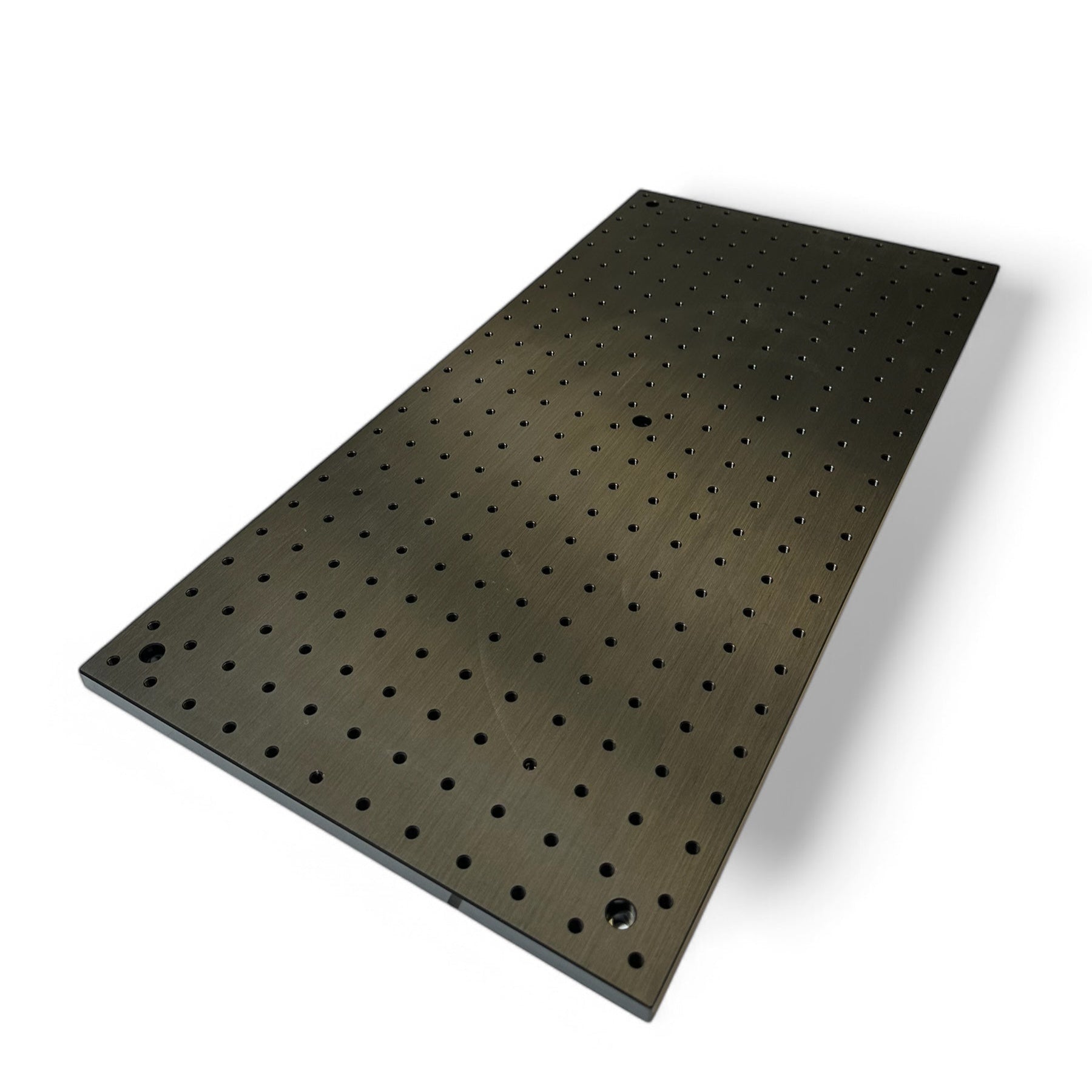

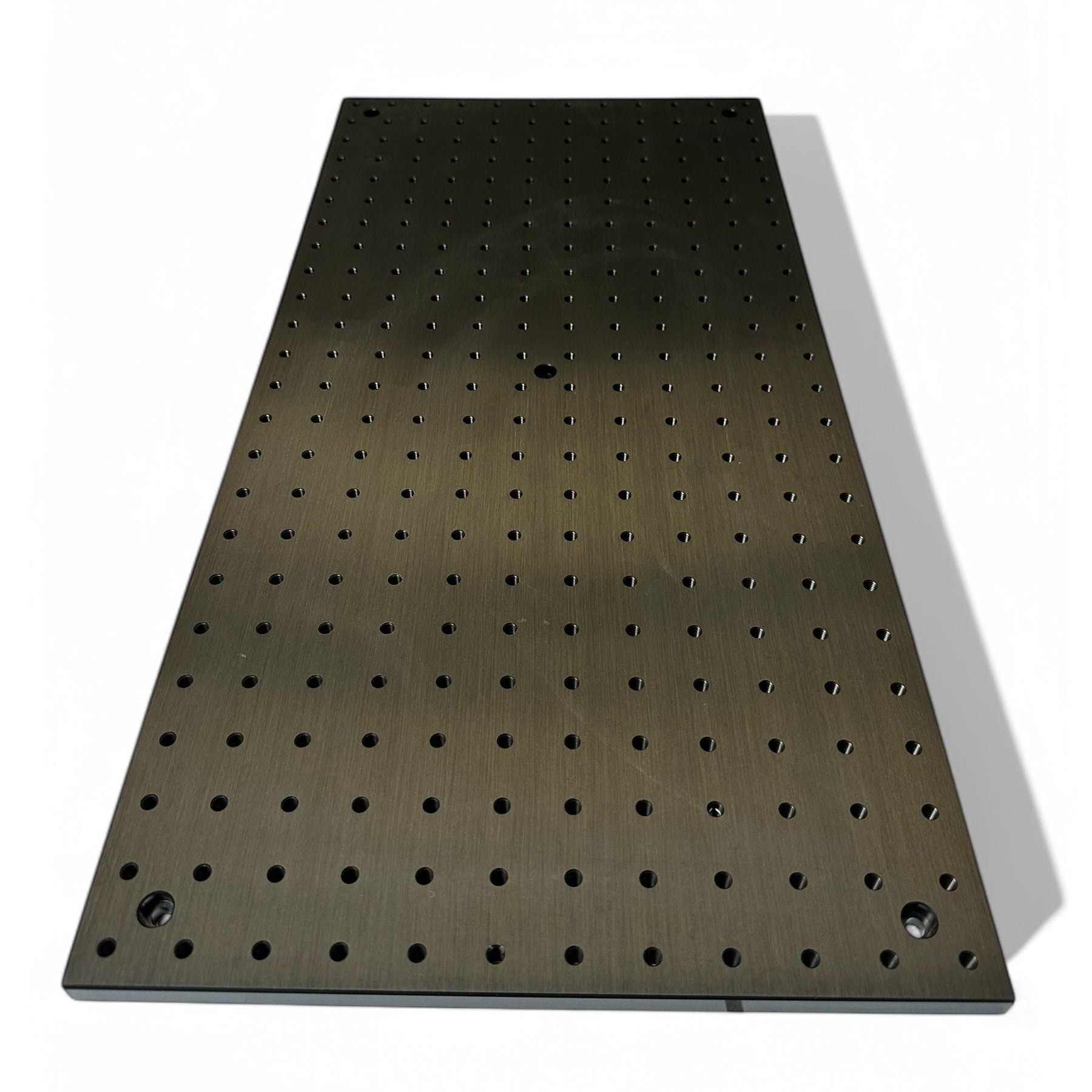

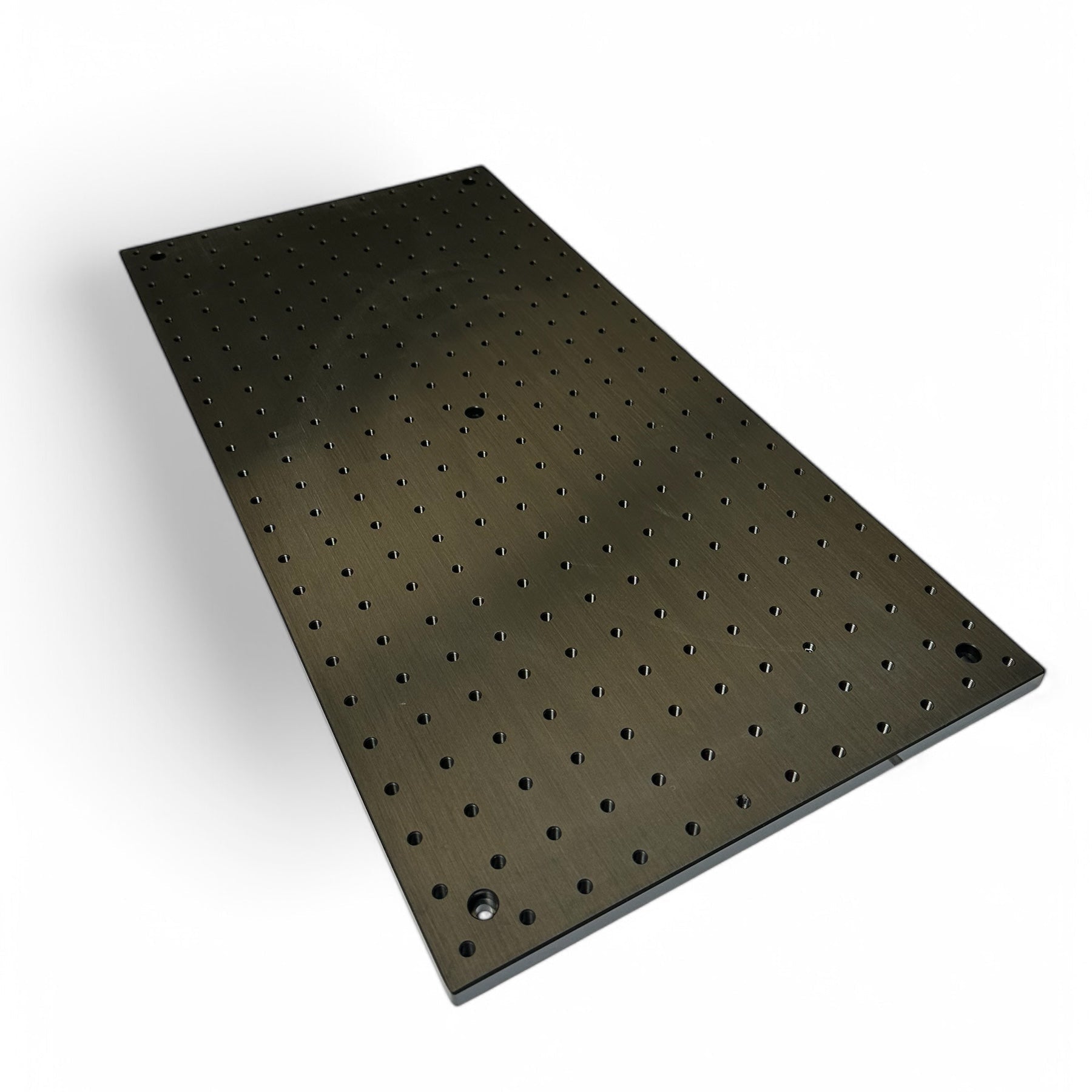

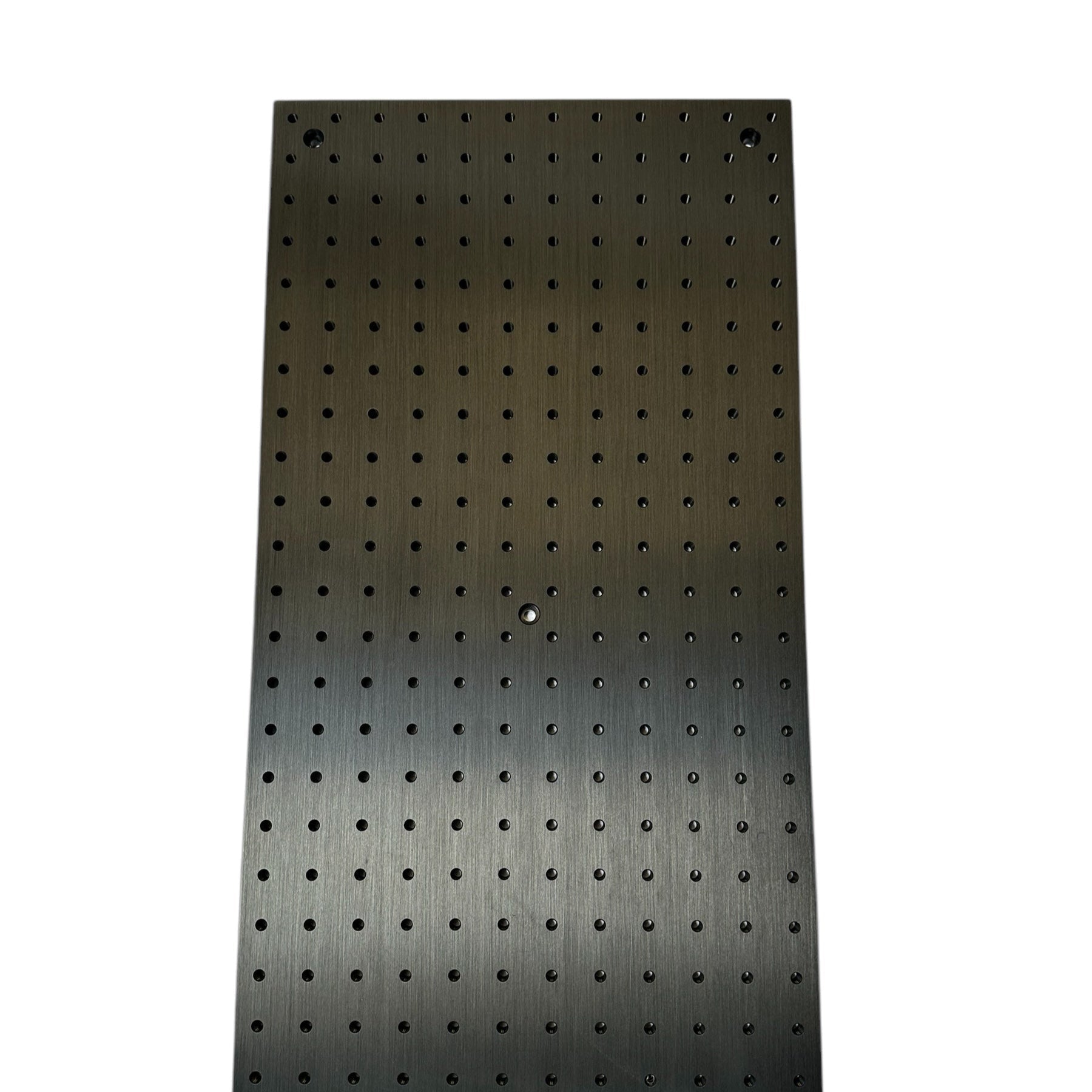

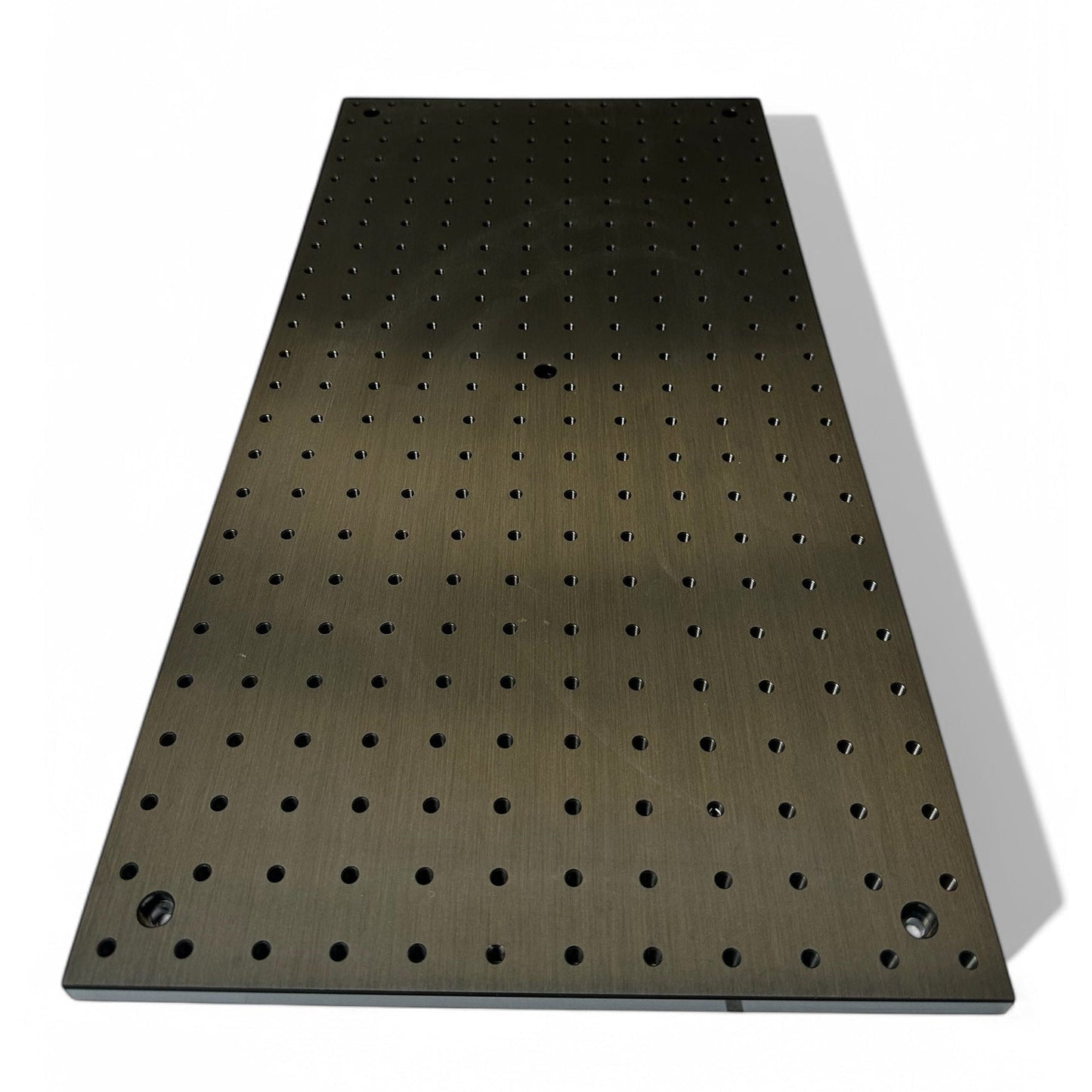

Planche à pain optique/plaque de serrage/plaque de grille de filetage 300x600x12,7mm
inkl. MwSt. · kostenfreier Versand in DE
Technische Daten

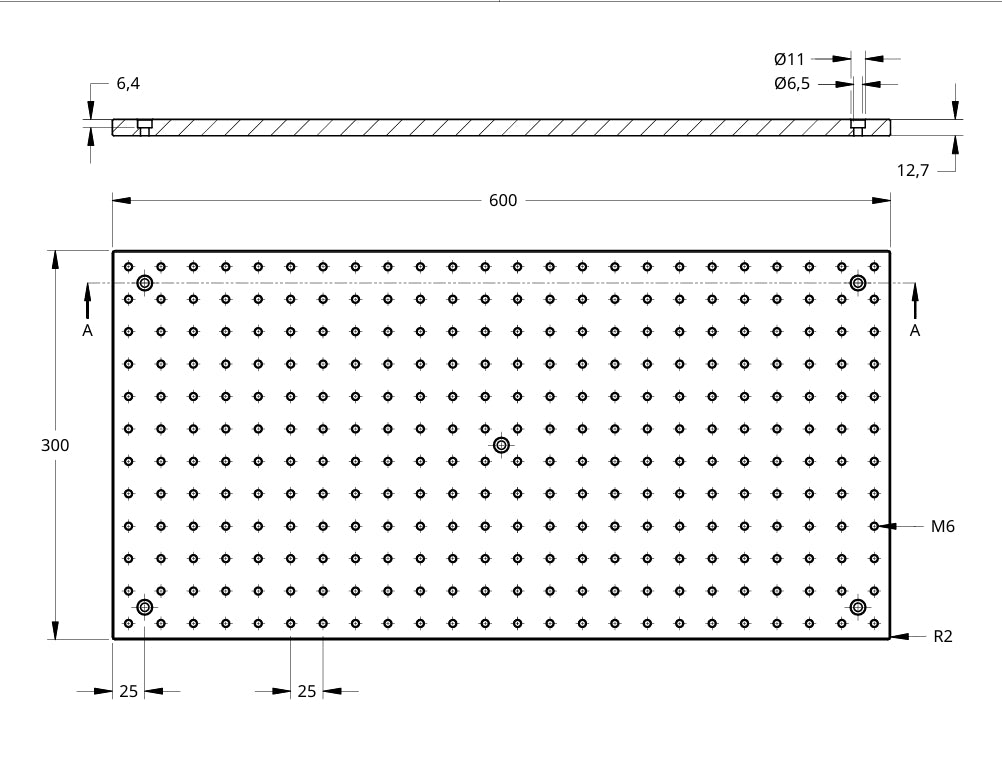

Maße gemäß Fertigungszeichnung (ISO 2768-mK). Sonderformate auf Anfrage.
CAD-Dateien & Datenblatt
Lade Modell und Zeichnung direkt herunter — für Integration, Dokumentation und Wareneingangsprüfung.
Wofür unsere Breadboards eingesetzt werden
Laser- & Optikaufbauten
Stabile, planebene Basis für Spiegel, Linsen und Strahlführung.
Interferometrie & Justage
Reproduzierbare Positionierung dank präzisem 25-mm-Raster.
Mikroskopie & Imaging
Vibrationsarme Plattform für empfindliche Messaufbauten.
Prototyping & Messtechnik
Schnell umbaubare Aufspannfläche für Versuchsaufbauten.
Passt zu Standard-Optomechanik
25-mm- / M6-Raster
Kompatibel mit gängigen Posts, Haltern und Klemmen im 25-mm-Standard.
Posts, Halter & Klemmen
Direkte Verschraubung von Optomechanik über M6-Gewinde.

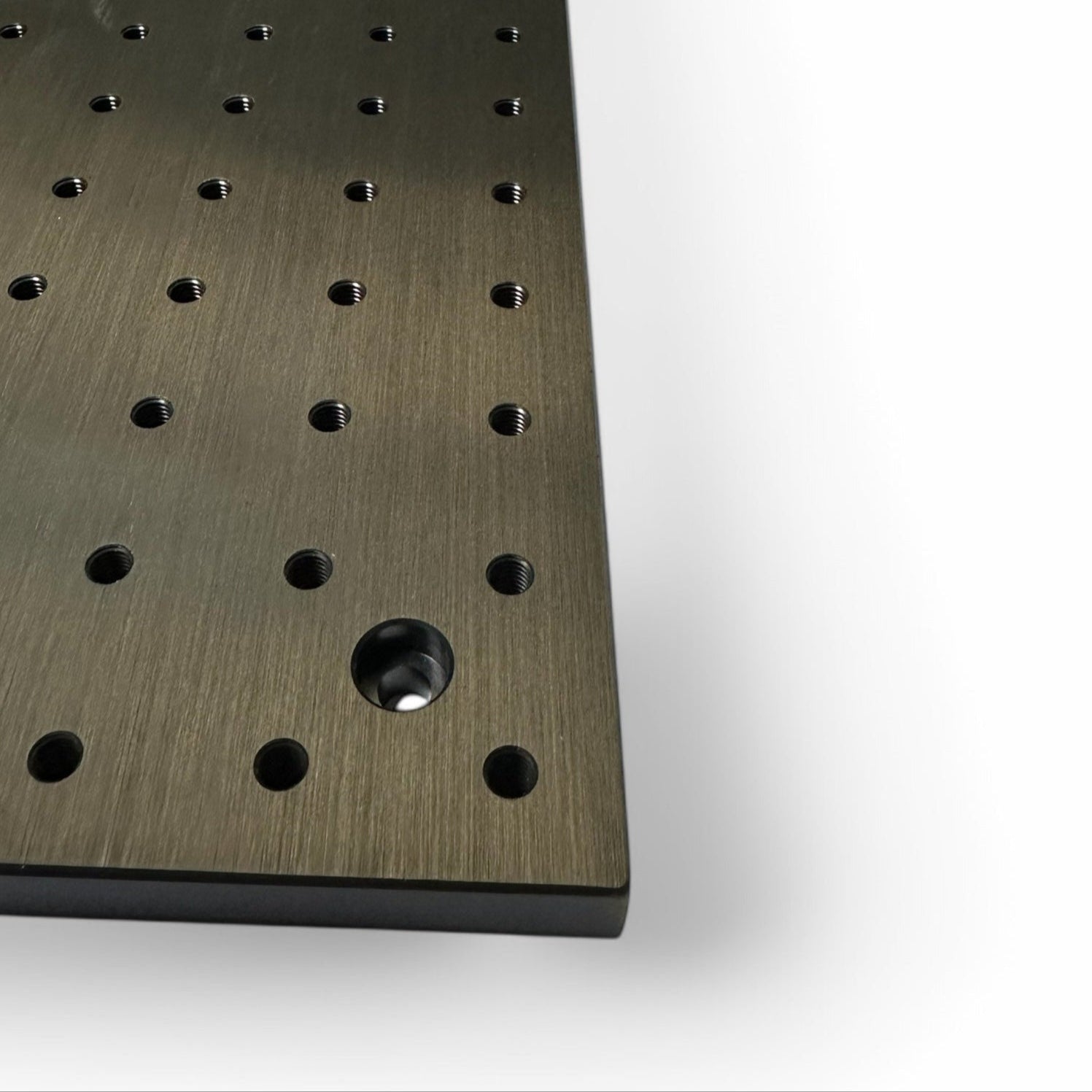

Senkung ⌀11 mm
Saubere, bündige Verschraubung dank counterbore-Bohrungen.
Sonderraster auf Anfrage
Eigene Maße, Raster oder Branding über unser Sofortangebot.
Fragen zum Produkt
Noch etwas offen? Schreib uns — wir antworten in der Regel innerhalb eines Werktags.
Welches Gewinde und welches Raster hat die Platte?
M6 × 1 im 25-mm-Raster mit 12,5 mm Randabstand — kompatibel mit gängiger 25-mm-/M6-Optomechanik (Posts, Halter, Klemmen).
Sind die Gewinde durchgehend? Kann ich beidseitig montieren?
Die M6-Gewinde sind durchgehend ausgeführt (Durchgangsgewinde), oben mit einer ⌀11-mm-Senkung (6,4 mm tief). Eine beidseitige Montage ist damit möglich.
Aus welchem Material besteht die Platte?
Aluminium EN AW-6082, schwarz eloxiert (matt, reflexionsarm) — steif, maßhaltig und korrosionsbeständig. Allgemeintoleranz nach ISO 2768-mK.
Bekomme ich CAD-Daten und eine Zeichnung?
Die bemaßte Fertigungszeichnung findest du unter „Downloads“ in der Großansicht zum Speichern. Das STEP-Modell schicken wir dir auf Anfrage per E-Mail zu.
Gibt es Sonderformate?
Ja. Eigene Maße, Raster oder Branding fertigen wir über unser Partnernetzwerk — lade einfach deine CAD-Datei im Sofortangebot hoch und erhalte den Preis in Echtzeit.
Kann ich als Geschäftskunde auf Rechnung bestellen?
Ja. Unternehmen, Hochschulen, Forschungseinrichtungen und Behörden beliefern wir auf Rechnung — mit deutscher Rechnung und ausgewiesener Umsatzsteuer. Melde dich dafür vor der Bestellung kurz unter business@gebertweschka.de, dann richten wir das ein. Bestellnummer oder Kostenstelle nehmen wir gern mit auf.
Wie geht ihr mit meinen Zeichnungen und CAD-Daten um?
Vertraulich. Wir nutzen deine Unterlagen ausschließlich für Kalkulation und Fertigung deines Auftrags und geben sie nur an den Fertigungspartner weiter, der dein Teil herstellt — dieser ist zur Vertraulichkeit verpflichtet. Wir veröffentlichen deine Unterlagen nicht und verwenden sie weder für eigene Produkte noch für Werbung. Alle Rechte bleiben bei dir, gelöscht wird spätestens nach zwölf Monaten. Nachzulesen in unseren AGB, Abschnitt 9a. Auf Wunsch schließen wir vorab eine Geheimhaltungsvereinbarung.
