Zuschnitte

Auf Maß gesägt, auf Gehrung geschnitten, mit Gewinde versehen.

Dieselben Lagerprofile wie bei den ganzen Längen, nur auf dein Maß gebracht: Zuschnitt bis 2.000 mm, Gehrungswinkel frei wählbar von 30 bis 90° je Ende, Stirngewinde einzeln je Kernbohrung. Preis steht sofort, direkt in den Warenkorb.

Zuschnitt rechnenGanze Längen ansehen
Zuschnitt-Rechner

Profil auf Maß sägen lassen

Querschnitt, Länge, Gehrungswinkel je Ende und Stirngewinde wählen — der Preis steht sofort. Zuschnitte bis 2.000 mm aus den drei Lagerprofilen. Material 20×20 4,99 €/m · 20×40 10,99 €/m · 30×30 7,99 €/m. Lieferung in 2–5 Werktagen: versandfertig in 1–2 Werktagen, Zustellung danach 1–3 Werktage.

Bei Gehrungsschnitten ist die angegebene Länge immer die längste Kante, also von Spitze zu Spitze gemessen.

6063-T5 · Zuschnitt 1,90 € je Teil · Gehrung 0,99 € je Ende · Stirngewinde 1,49 € je Gewinde · max. 2.000 mm · Versand bis 40 cm 4,90 € · über 40 bis 100 cm 9,90 € · über 1 m 24,90 € · ab 20 kg Paketgewicht 19,90 € · ab 35 kg 50,00 €

Die drei Querschnitte

Zeichnung, Foto und Kennwerte

Dieselben Lagerprofile wie bei den ganzen Längen. Hier steht, wie der Querschnitt aussieht und was er trägt — damit du vor dem Zuschnitt weißt, welches Profil passt.

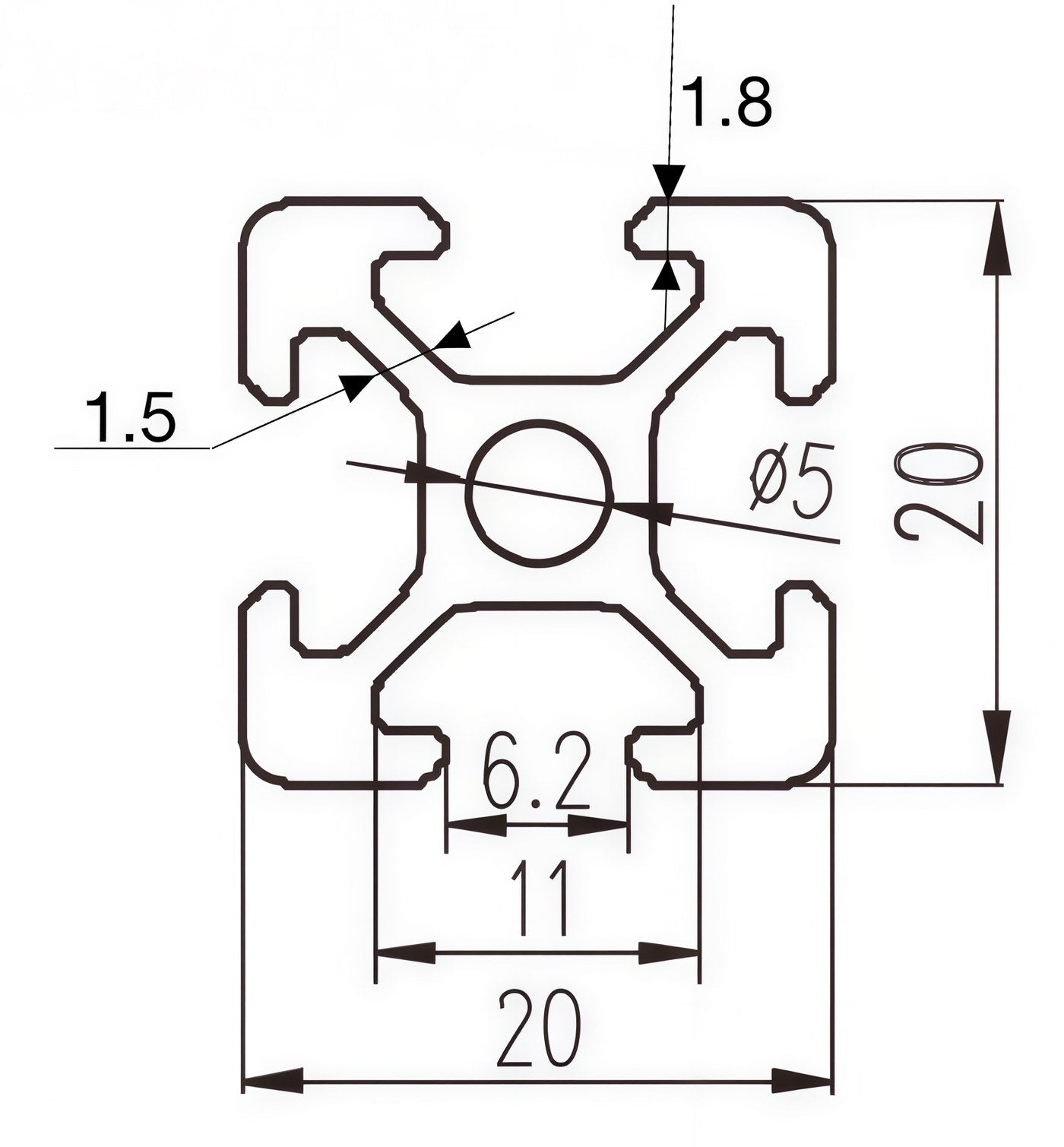

Bemaßte Zeichnung 20 × 20 mm · Nut 6
Bemaßte Zeichnung
20 × 20 mm · Nut 6

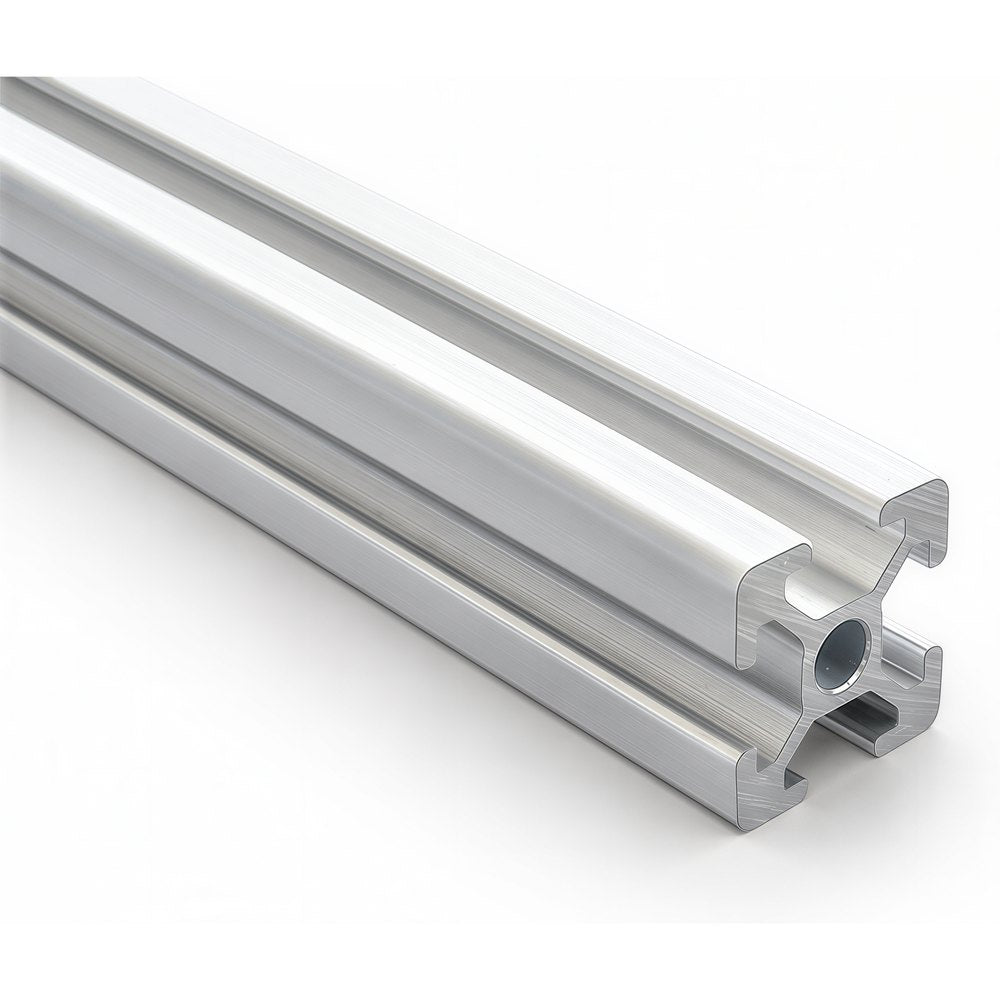

Silber eloxiert

20 × 20 mm · Nut 6

Werkstoff EN AW-6063 T5, silber oder schwarz eloxiert. Zuschnitt 4,99 €/m bis 5,99 €/m je nach Oberfläche.

Nut / Typ
Nut 6 · Typ B
Gewinde
M6
Kernbohrung
Ø 5,0 mm
Querschnitt
174,1 mm²
Masse
0,470 kg/m
Ix / Iy
0,724 / 0,724 cm⁴
Wx / Wy
0,724 / 0,724 cm³
Zul. Biegemoment
62,7 Nm

Die Zeichnung ist vollständig bemaßt und zeigt denselben Querschnitt wie das 3D-Modell. Die Momente sind daran gerechnet, nicht gemessen, und deshalb mit einer geschätzten Unsicherheit angegeben — die Zahlen stehen im Datenblatt.

Datenblatt (PDF)Anschlussmaße (DXF)

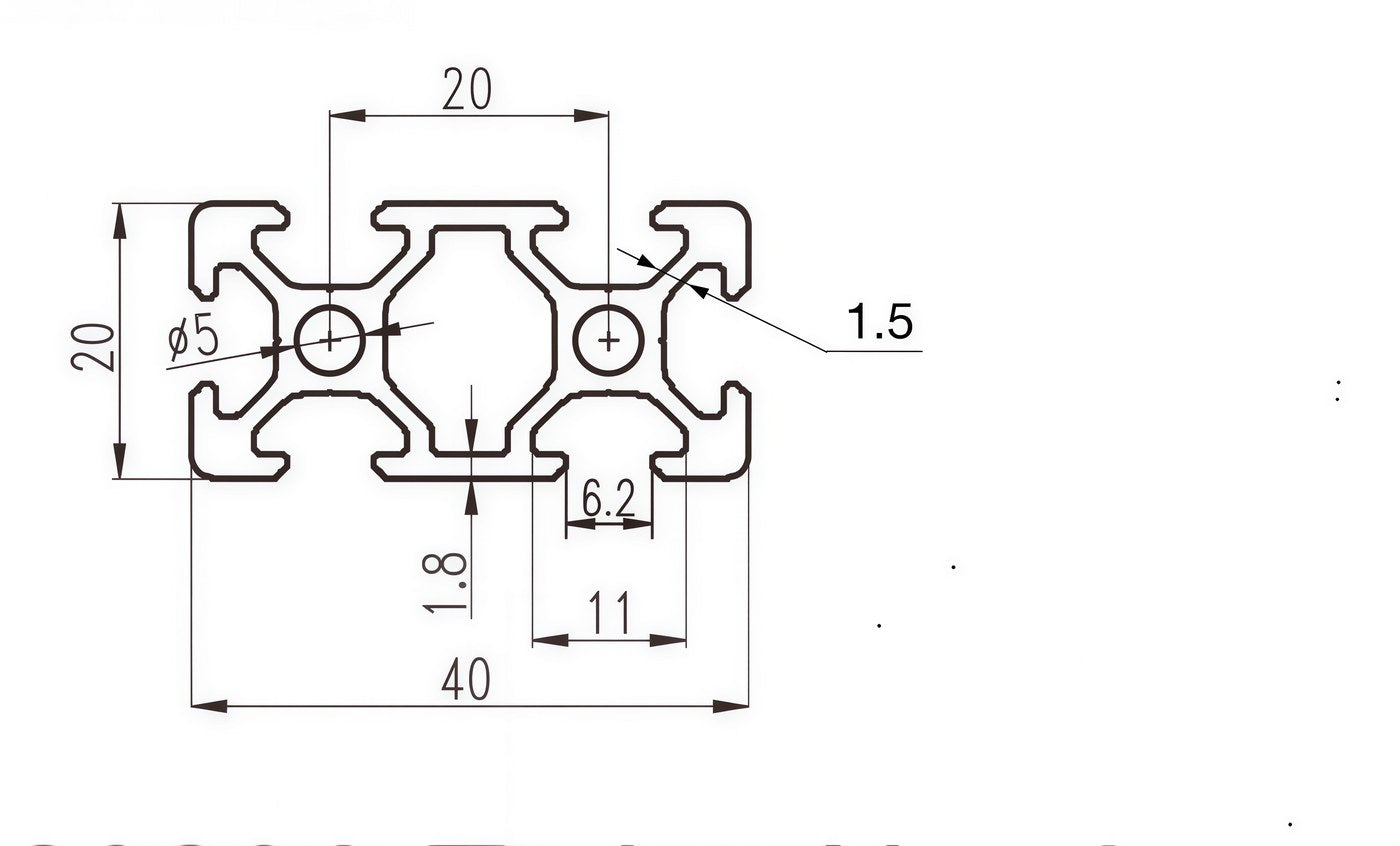

Bemaßte Zeichnung 20 × 40 mm · Nut 6
Bemaßte Zeichnung
20 × 40 mm · Nut 6

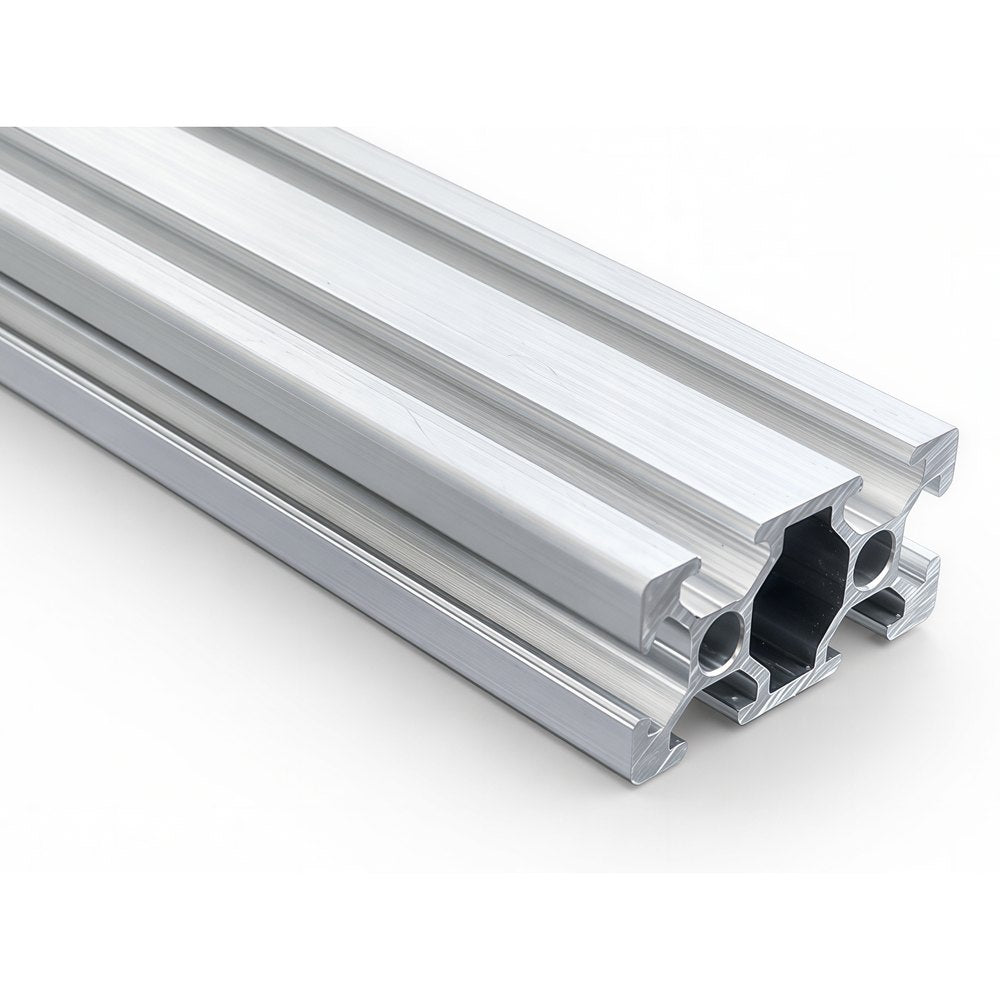

Silber eloxiert

20 × 40 mm · Nut 6

Werkstoff EN AW-6063 T5, silber oder schwarz eloxiert. Zuschnitt 10,99 €/m bis 11,99 €/m je nach Oberfläche.

Nut / Typ
Nut 6 · Typ B
Gewinde
M6
Kernbohrung
2 × Ø 5,0 mm, Abstand 20 mm
Querschnitt
303,7 mm²
Masse
0,820 kg/m
Ix / Iy
1,291 / 4,856 cm⁴
Wx / Wy
1,291 / 2,428 cm³
Zul. Biegemoment
111,9 Nm

Die Zeichnung ist vollständig bemaßt und zeigt denselben Querschnitt wie das 3D-Modell. Die Momente sind daran gerechnet, nicht gemessen, und deshalb mit einer geschätzten Unsicherheit angegeben — die Zahlen stehen im Datenblatt.

Datenblatt (PDF)Anschlussmaße (DXF)

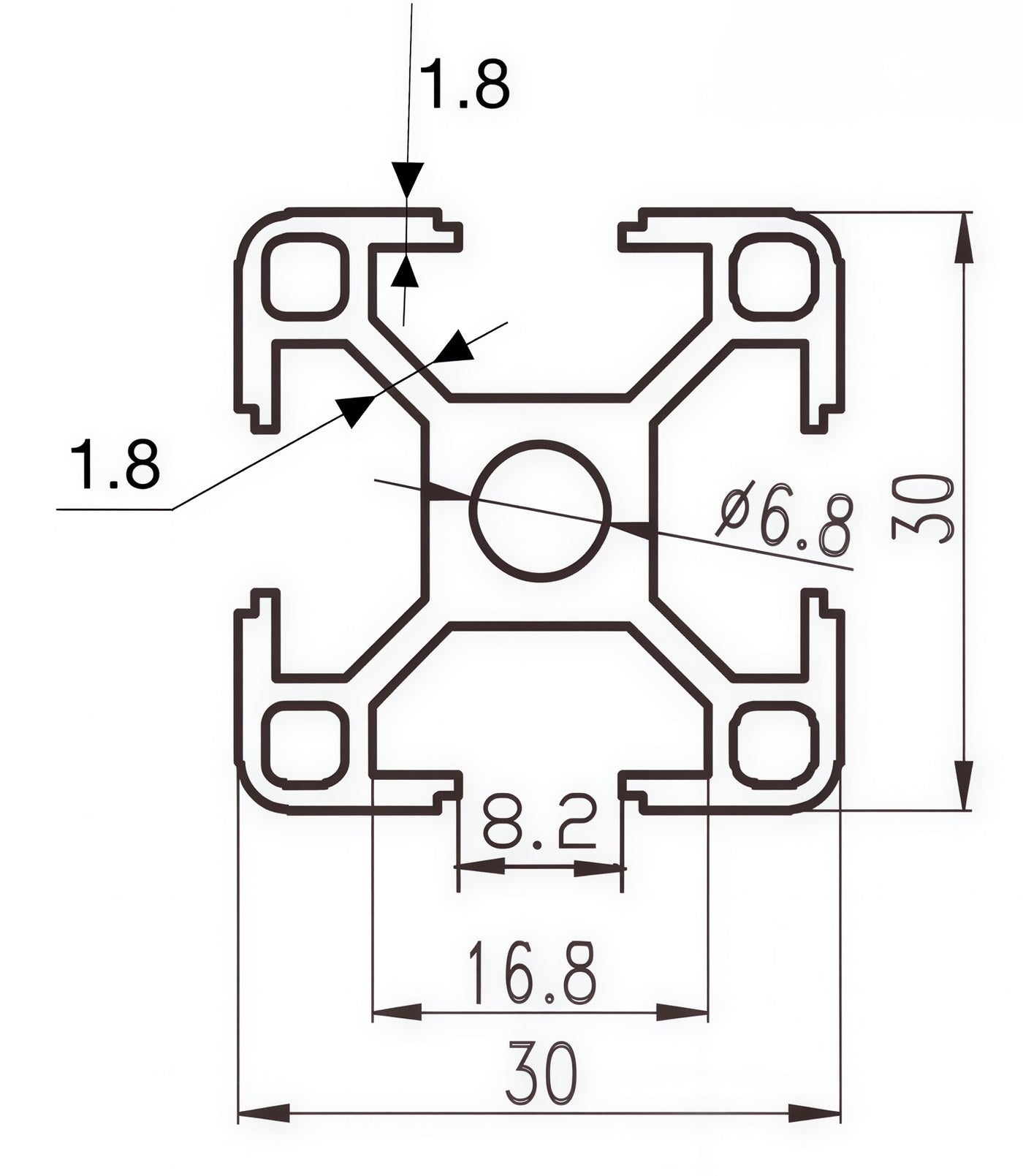

Bemaßte Zeichnung 30 × 30 mm · Nut 8
Bemaßte Zeichnung
30 × 30 mm · Nut 8

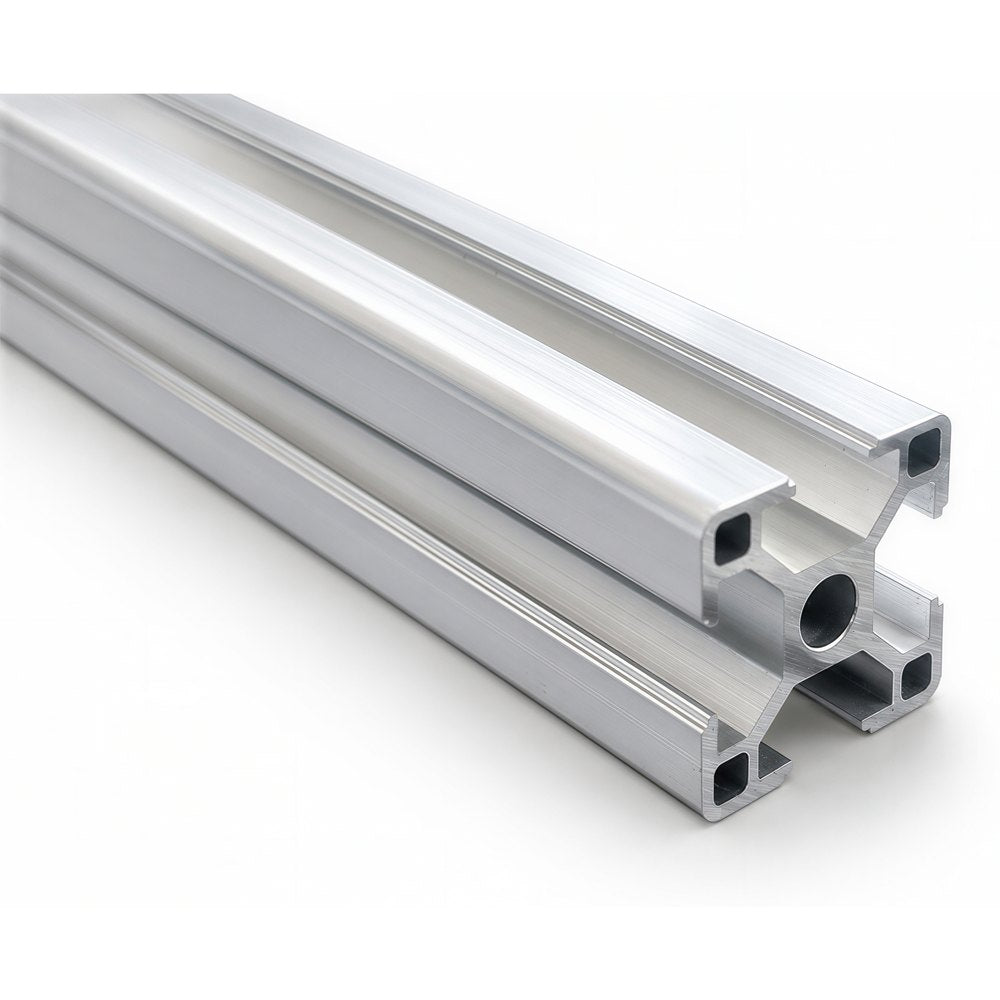

Silber eloxiert

30 × 30 mm · Nut 8

Werkstoff EN AW-6063 T5, silber oder schwarz eloxiert. Zuschnitt 7,99 €/m bis 8,99 €/m je nach Oberfläche.

Nut / Typ
Nut 8 · Typ B
Gewinde
M8
Kernbohrung
Ø 6,8 mm
Querschnitt
296,3 mm²
Masse
0,800 kg/m
Ix / Iy
2,55 / 2,55 cm⁴
Wx / Wy
1,70 / 1,70 cm³
Zul. Biegemoment
147,9 Nm

Die Zeichnung ist vollständig bemaßt und zeigt denselben Querschnitt wie das 3D-Modell. Die Momente sind daran gerechnet, nicht gemessen, und deshalb mit einer geschätzten Unsicherheit angegeben — die Zahlen stehen im Datenblatt.

Datenblatt (PDF)Anschlussmaße (DXF)
Was im Preis steckt

Gesägt, entgratet, gemessen

Längenabweichung bis 1 mm

Zuschnitt auf Kaltkreissäge mit Anschlag. Die maschinelle Abweichung vom Sollmaß kann bis zu 1 mm betragen — das ist die Genauigkeit, die wir zusagen.

Gehrung 30 bis 90° je Ende

Beide Enden sind unabhängig wählbar, der Winkel wird frei eingegeben. Jede Gehrung kostet 0,99 € — ein Ende bei 90° ist ein gerader Schnitt und kostet nichts extra. Ein Teil mit zwei Gehrungen liegt also 1,98 € über einem rechtwinkligen.

Stirngewinde 1,49 € je Gewinde

Jede Kernbohrung ist einzeln wählbar: M6 bei den 20er-Profilen, M8 beim 30 × 30. Das 20 × 40 hat zwei Kernbohrungen je Stirnseite, also vier Gewinde zur Auswahl — du kannst auch nur eines davon nehmen.

So läuft's

Vom Maß zum fertigen Teil

01

Maß eingeben

Querschnitt, Länge, Gehrung und Gewinde wählen. Der Preis rechnet sich mit jeder Änderung neu.

02

In den Warenkorb

Zuschnitt direkt bestellen — die Konfiguration hängt am Warenkorbeintrag, damit die Fertigung sie liest.

03

Sägen & entgraten

Zuschnitt aus dem Lagerprofil, Schnittkanten entgratet, Gewinde geschnitten.

04

Versand

Alles in einem Paket. Der Versand fällt einmal je Bestellung an, nicht je Länge.

FAQ

Häufige Fragen zu Zuschnitten

Noch etwas offen? Schreiben Sie uns direkt.

Wie wird die Länge bei einem Gehrungsschnitt gemessen?

Immer an der längsten Kante, also von Spitze zu Spitze. Wenn du 1.000 mm mit 45° an einem Ende angibst, ist die lange Kante 1.000 mm und die kurze entsprechend kürzer.

Was kostet der Zuschnitt zusätzlich?

Das Material liegt beim Zuschnitt 20 % über dem Meterpreis der ganzen Stangen. Dazu kommen drei Posten je Teil: 1,90 € für den Schnitt auf Länge, 0,99 € je Gehrung (also je Ende, das nicht 90° ist) und 1,49 € je Stirngewinde. Ein rechtwinkliges Teil ohne Gewinde zahlt nur den Schnitt. Wer ganze 2-m-Stangen ohne Bearbeitung braucht, nimmt sie einzeln oder im Pack — dort gilt der günstigere Meterpreis und es fällt keine Zuschnittpauschale an.

Was ist die maximale Zuschnittlänge?

2.000 mm, weil unsere Lagerstangen 2 m lang sind. Längere Profile gibt es als ganze Stange unter Ganze Längen; Sonderlängen darüber laufen über das CNC-Sofortangebot.

Welche Traglast hat mein Zuschnitt?

Die Querschnitts- und Traglastwerte aller drei Profile stehen vollständig auf den Produktseiten unter Ganze Längen — mit Stützweite, Lastfall und Durchbiegungsgrenze. Sie gelten für das reine Profil ohne Verbindungselemente und ersetzen keine Bemessung der konkreten Konstruktion.

Kann ich Querbohrungen oder Fräsungen dazu bestellen?

Auf dieser Seite nicht — hier geht es um Zuschnitt, Gehrung und Stirngewinde. Querbohrungen, Senkungen und Fräsungen rechnet das CNC-Sofortangebot: Zeichnung oder Maße hochladen, Preis kommt zurück.

Wie wird der Versand berechnet, wenn ich mehrere Längen bestelle?

Einmal, nach dem längsten Teil deiner Zuschnitte. Wer drei Stücke à 50 cm und zwei à 150 cm bestellt, zahlt einmal den Satz für 150 cm — nicht zweimal, weil zwei verschiedene Maße gesägt wurden. Der Rechner zeigt das in der Liste mit an.

Dazu kommt eine zweite Achse: das Gewicht der ganzen Sendung. Es gilt der höhere der beiden Sätze — ab 20 kg sind es 19,90 €, ab 35 kg 50,00 €, weil das dann mehrere Pakete sind. Bei Teilen über 1 m greift die 19,90-€-Stufe nie: dort liegt der Längensatz mit 24,90 € schon darüber.

Wie viel Material das je Profil ist — gemeint ist die Gesamtlänge aller Teile zusammen:

  • 20 × 20 mm (0,470 kg/m): 19,90 € ab 43 m · 50,00 € ab 75 m
  • 20 × 40 mm (0,820 kg/m): 19,90 € ab 25 m · 50,00 € ab 43 m
  • 30 × 30 mm (0,800 kg/m): 19,90 € ab 25 m · 50,00 € ab 44 m

Der Rechner rechnet das Gewicht mit und zeigt den Satz, sobald eine Position in der Liste steht — du musst nichts selbst umrechnen.

Wie schnell wird geliefert?

In 2–5 Werktagen innerhalb Deutschlands: wir machen die Ware in 1–2 Werktagen nach Zahlungseingang versandfertig, danach braucht der Versanddienstleister 1–3 Werktage. Zuschnitte mit Gehrung oder Gewinde können einen Tag länger brauchen, weil sie durch die Fertigung gehen.

Dein Maß, dein Winkel, dein Gewinde.

Zuschnitt rechnen und abschicken — oder schreib uns, wenn deine Geometrie über Sägen und Gewinde hinausgeht.

Zuschnitt konfigurieren
