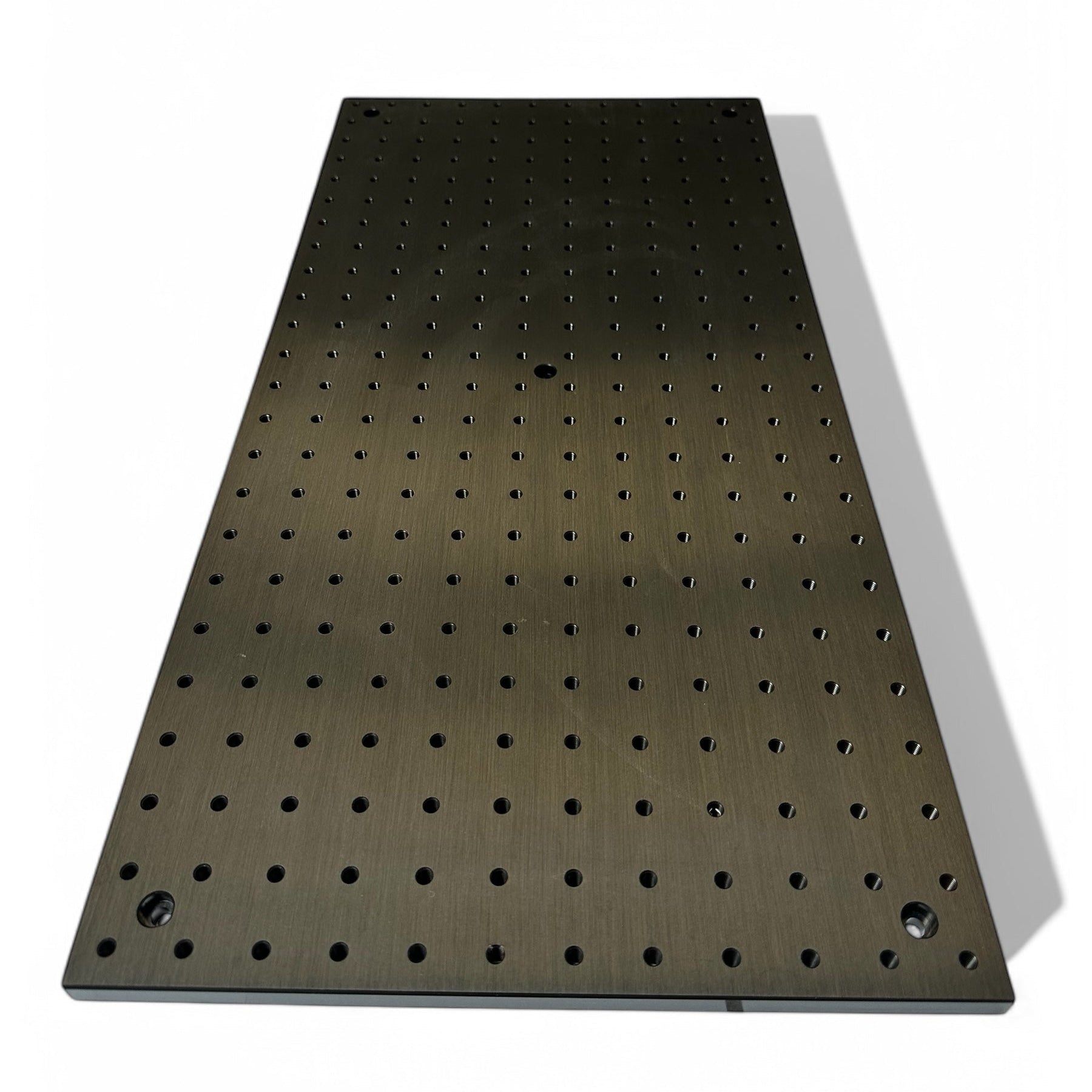

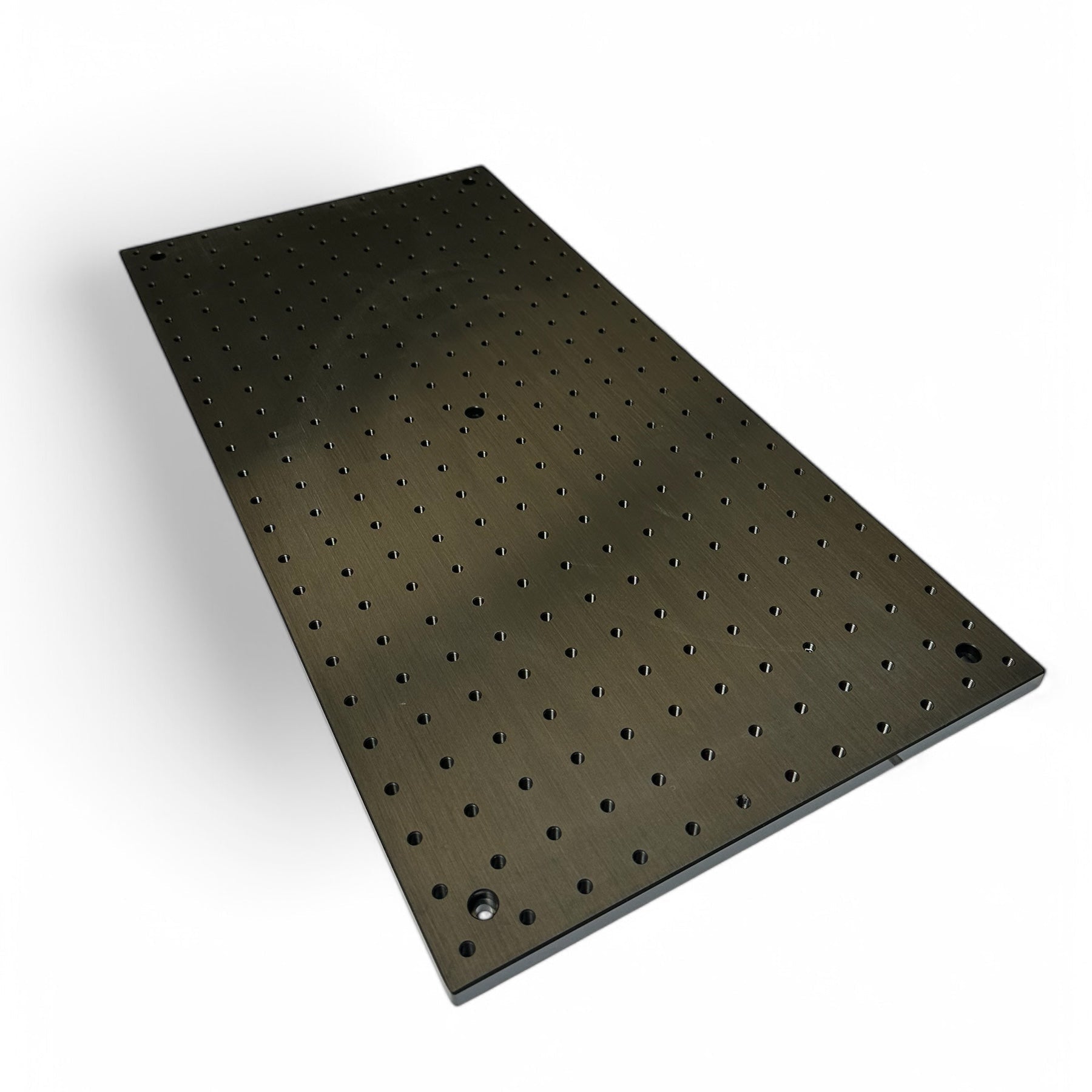

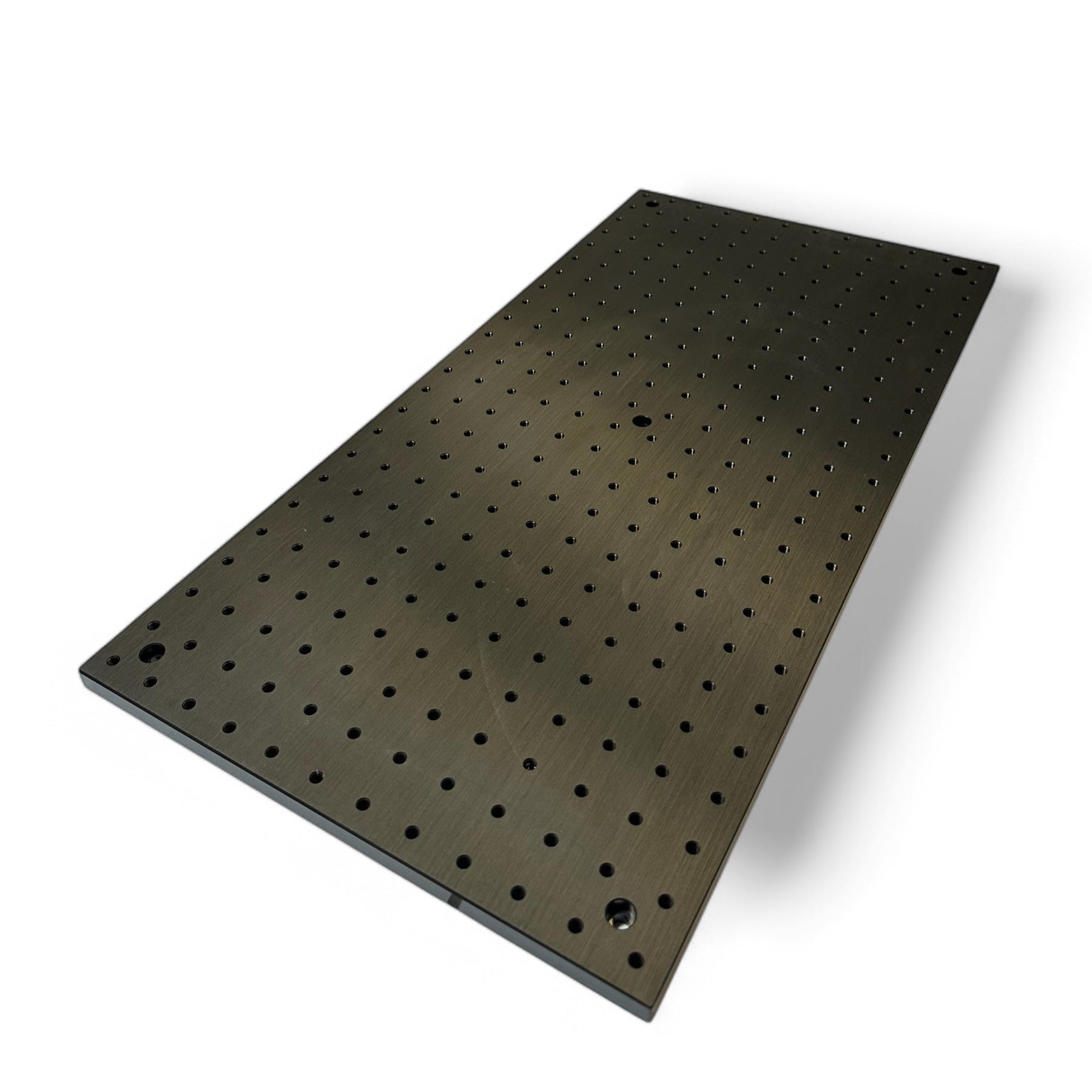

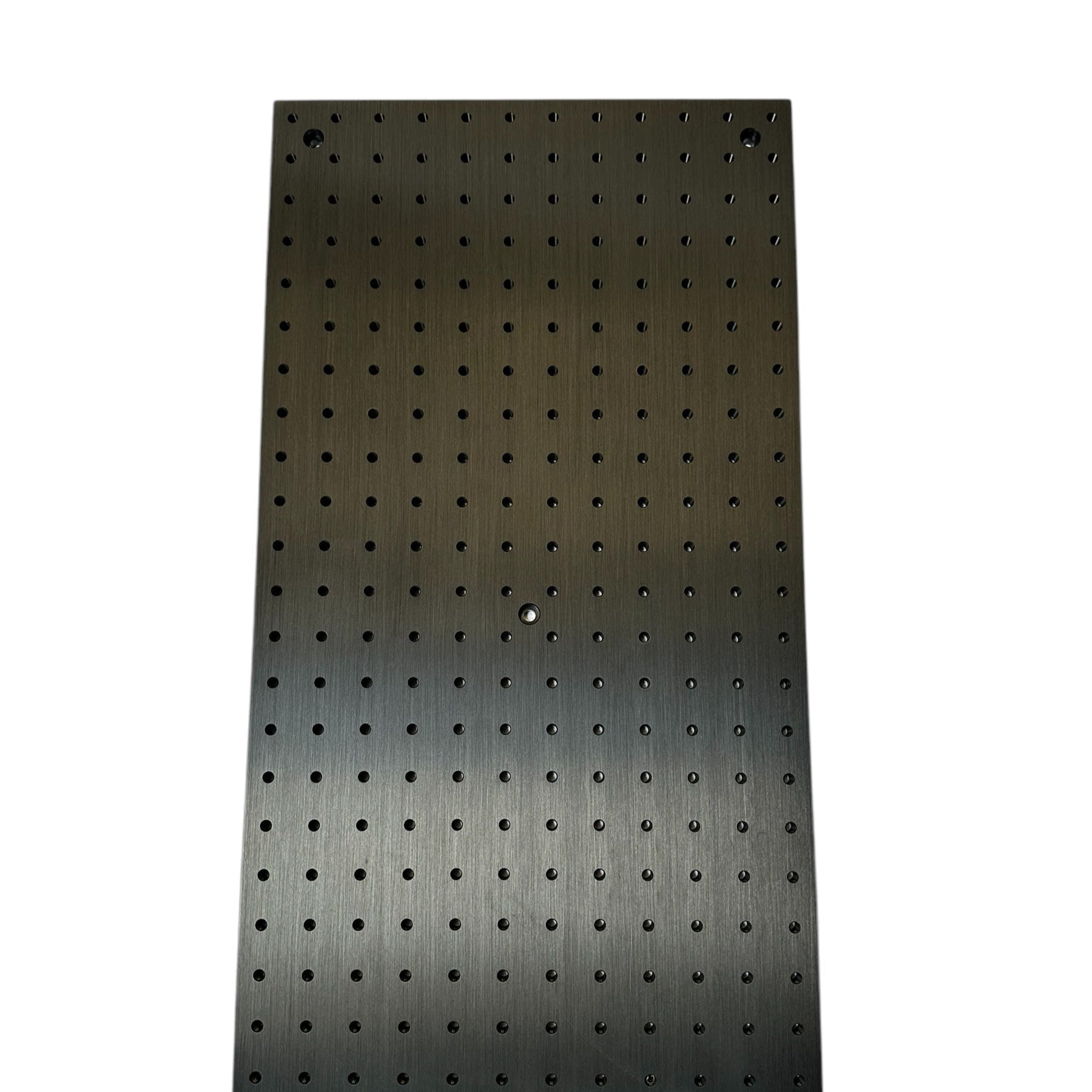

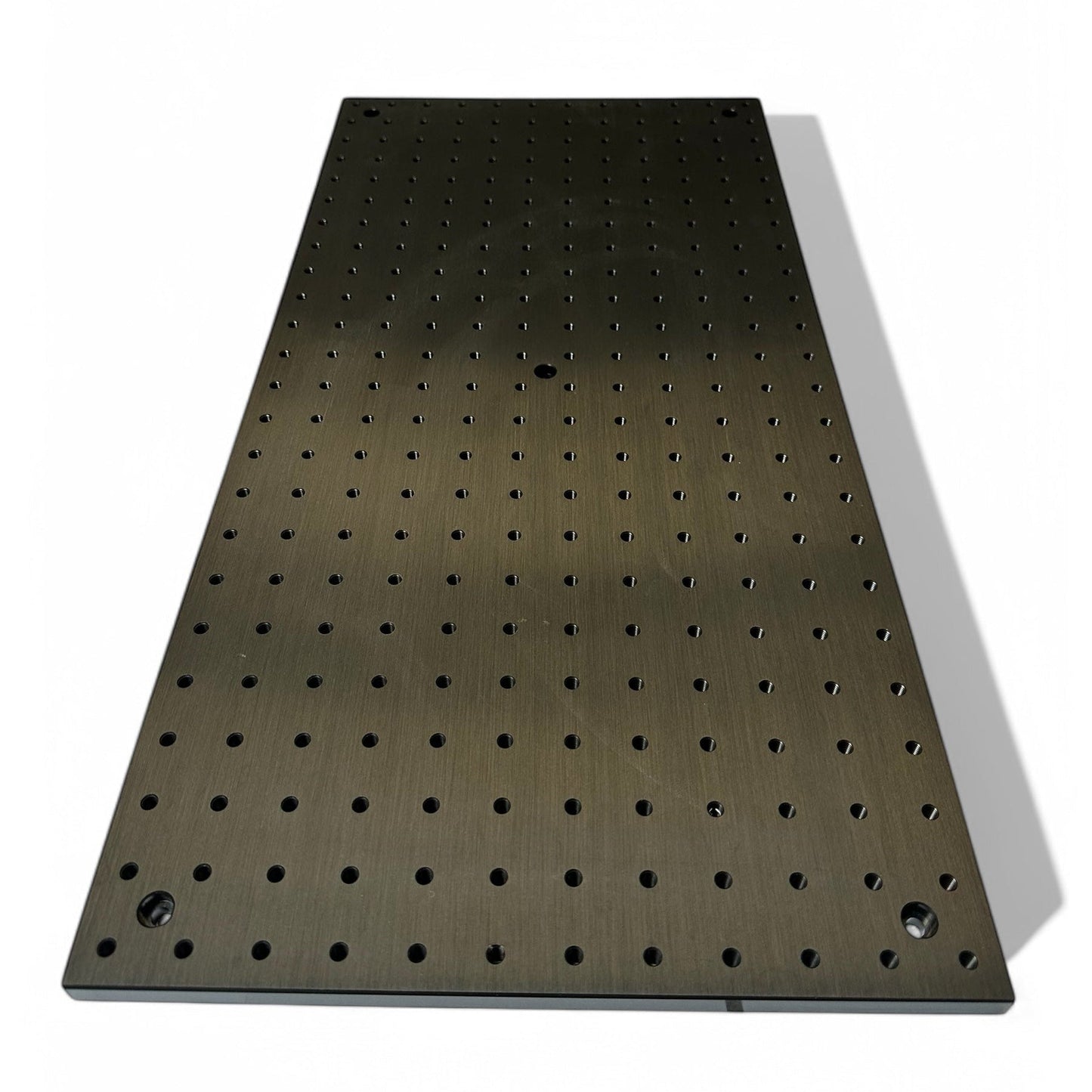

Optical Breadboard / Aufspannplatte /Gewinderasterplatte 300x600x12,7mm
inkl. 19 % MwSt. · kostenfreier Versand in DE
netto €176,43
−10 % auf Ihre erste Bestellung mit Kundenkonto · Konto anlegen
* Erste Bestellung mit Kundenkonto, einmal je Firma, nicht für Aluprofile, Versand ausgenommen. Bestellen geht auch ohne Konto.
- MaterialEN AW-6082, eloxiert schwarz
- BohrrasterM6 · 25 mm Raster
- Stärke12,7 mm
- ToleranzISO 2768-mK
Technische Daten
| Außenmaße (L × B × H) | 600 × 300 × 12,7 mm |
|---|---|
| Material | Aluminium EN AW-6082 |
| Oberfläche | Eloxiert schwarz, matt |
| Gewinde | M6 × 1, durchgehend |
| Ausführung | Durchgangsgewinde · beidseitig nutzbar |
| Rastermaß | 25 mm |
| Randabstand | 12,5 mm |
| Bohrbild | 24 × 12 (288 Gewinde) |

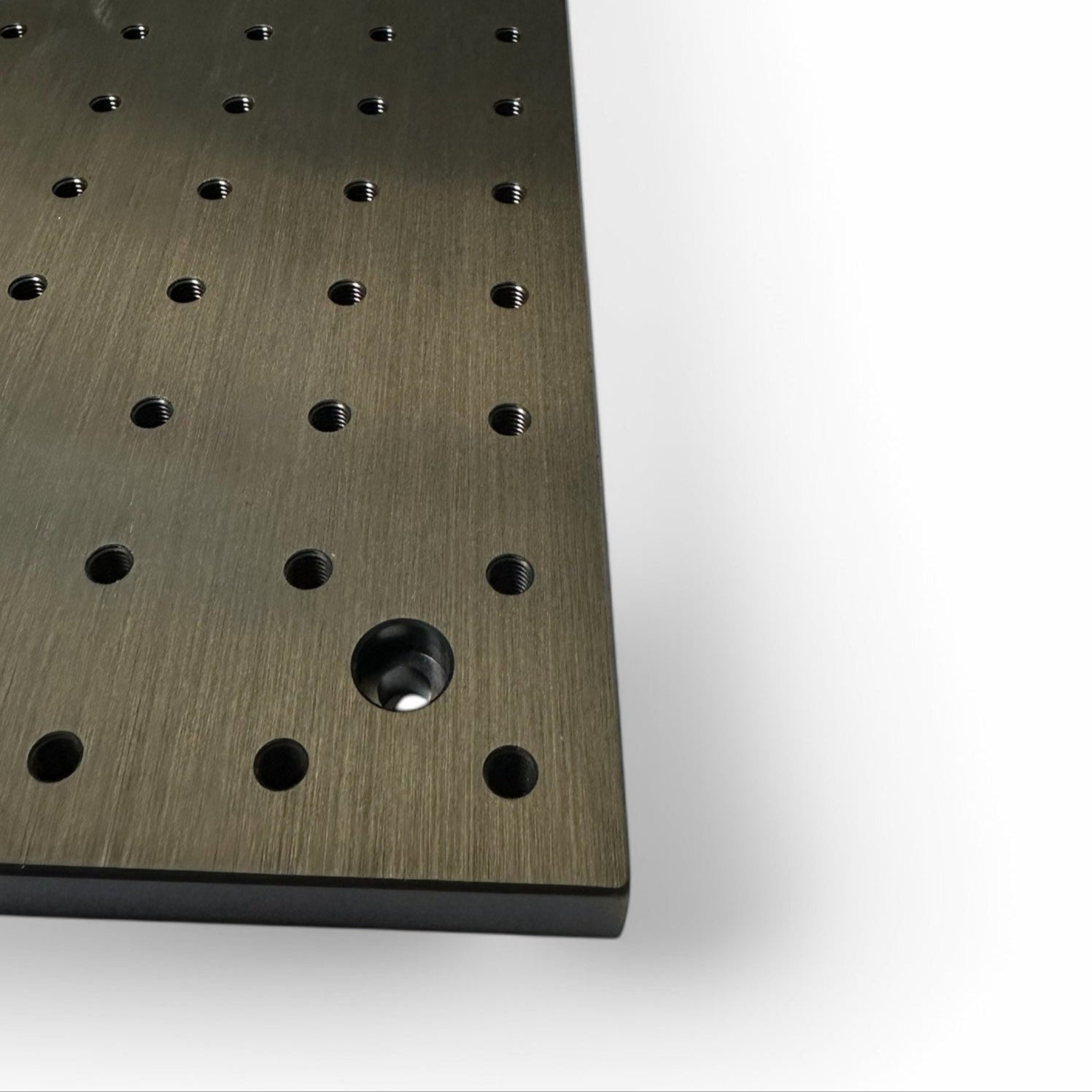

| Senkung | ⌀11 mm × 6,4 mm · Kernloch ⌀6,5 mm |
| Fasen | Kante 1×45° · Bohrung 0,5×45° (je oben & unten) |
| Eckenradius | R2 mm |
| Planheit | 0,6 mm über die Fläche (ISO 2768-K) |
| Allgemeintoleranz | ISO 2768-mK |
| Kompatibilität | Standard 25-mm- / M6-Optomechanik |
Maße gemäß Fertigungszeichnung (ISO 2768-mK). Sonderformate auf Anfrage.

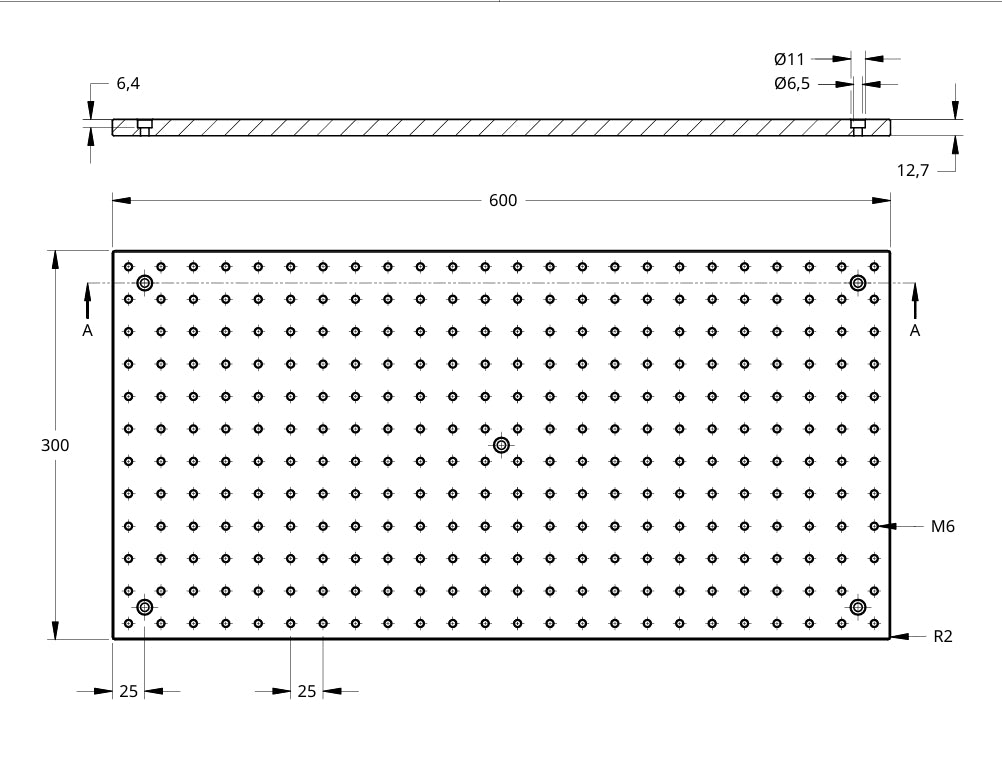

Bohrbild · M6 / 25 mm
24 × 12 = 288 Gewinde M6 · Raster 25 mm · Rand 12,5 mm · Senkung ⌀11 mm
CAD-Dateien & Datenblatt
Laden Sie Modell und Zeichnung direkt herunter — für Integration, Dokumentation und Qualitätsprüfung.
Wofür unsere Breadboards eingesetzt werden
Laser- & Optikaufbauten
Stabile, planebene Basis für Spiegel, Linsen und Strahlführung.
Interferometrie & Justage
Reproduzierbare Positionierung dank präzisem 25-mm-Raster.
Mikroskopie & Imaging
Vibrationsarme Plattform für empfindliche Messaufbauten.
Prototyping & Messtechnik
Schnell umbaubare Aufspannfläche für Versuchsaufbauten.
Passt zu Standard-Optomechanik
25-mm- / M6-Raster
Kompatibel mit gängigen Posts, Haltern und Klemmen im 25-mm-Standard.
Posts, Halter & Klemmen
Direkte Verschraubung von Optomechanik über M6-Gewinde.
Senkung ⌀11 mm
Saubere, bündige Verschraubung dank counterbore-Bohrungen.
Sonderraster auf Anfrage
Eigene Maße, Raster oder Branding über unser Sofortangebot.
Fragen zum Produkt
Noch etwas offen? Schreiben Sie uns — wir antworten in der Regel innerhalb eines Werktags.
Welches Gewinde und welches Raster hat die Platte?
M6 × 1 im 25-mm-Raster mit 12,5 mm Randabstand — kompatibel mit gängiger 25-mm-/M6-Optomechanik (Posts, Halter, Klemmen).
Sind die Gewinde durchgehend? Kann ich beidseitig montieren?
Die M6-Gewinde sind durchgehend ausgeführt (Durchgangsgewinde), oben mit einer ⌀11-mm-Senkung (6,4 mm tief). Eine beidseitige Montage ist damit möglich.
Aus welchem Material besteht die Platte?
Aluminium EN AW-6082, schwarz eloxiert (matt, reflexionsarm) — steif, maßhaltig und korrosionsbeständig. Allgemeintoleranz nach ISO 2768-mK.
Bekomme ich CAD-Daten und eine Zeichnung?
Die bemaßte Fertigungszeichnung finden Sie unter „Downloads“ in der Großansicht zum Speichern. Das STEP-Modell schicken wir Ihnen auf Anfrage per E-Mail zu.
Gibt es Sonderformate?
Ja. Eigene Maße, Raster oder Branding fertigen wir über unser Partnernetzwerk — laden Sie einfach Ihre CAD-Datei im Sofortangebot hoch und erhalten Sie den Preis in Echtzeit.
Kann ich als Geschäftskunde auf Rechnung bestellen?
Ja. Unternehmen, Hochschulen, Forschungseinrichtungen und Behörden beliefern wir auf Rechnung — mit deutscher Rechnung und ausgewiesener Umsatzsteuer. Melden Sie sich dafür vor der Bestellung kurz unter business@gebertweschka.de, dann richten wir das ein. Bestellnummer oder Kostenstelle nehmen wir gern mit auf.
Wie gehen Sie mit meinen Zeichnungen und CAD-Daten um?
Vertraulich. Wir nutzen Ihre Unterlagen ausschließlich für Kalkulation und Fertigung Ihres Auftrags und geben sie nur an den Fertigungspartner weiter, der Ihr Teil herstellt — dieser ist zur Vertraulichkeit verpflichtet. Wir veröffentlichen Ihre Unterlagen nicht und verwenden sie weder für eigene Produkte noch für Werbung. Alle Rechte bleiben bei Ihnen, gelöscht wird spätestens nach zwölf Monaten. Nachzulesen in unseren AGB, Abschnitt 9a. Auf Wunsch schließen wir vorab eine Geheimhaltungsvereinbarung.
Das könnte dazu passen

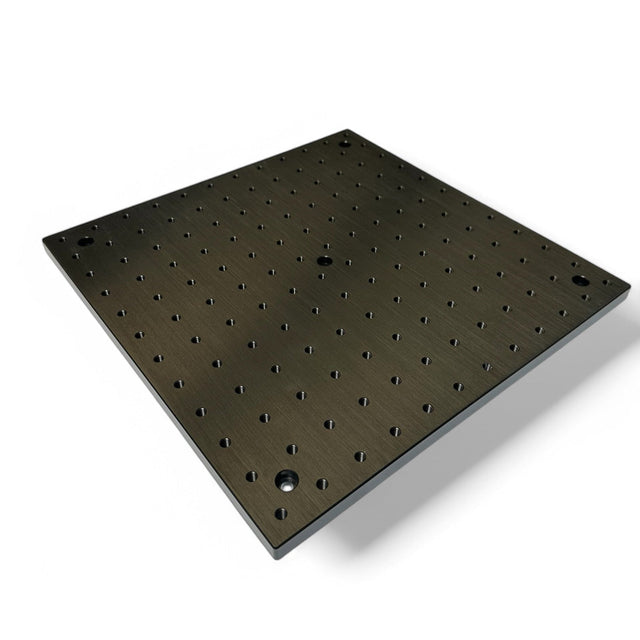

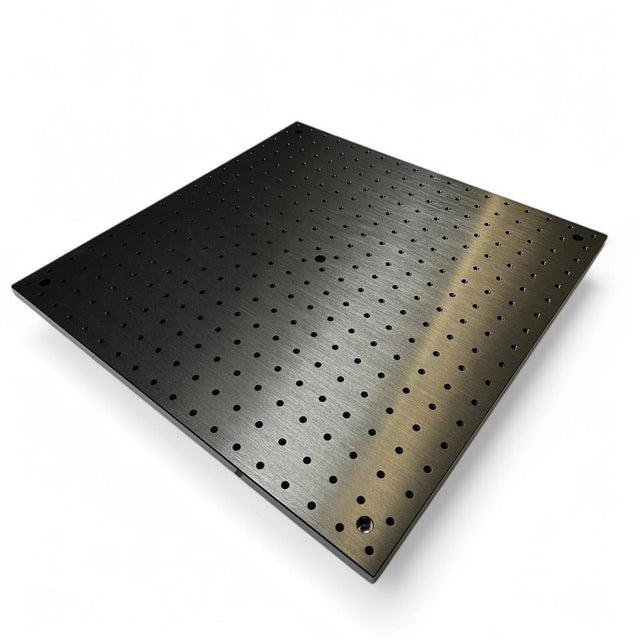

Optical Breadboard / Aufspannplatte /Gewinderasterplatte 300x300x12,7mm
Optical Breadboard / Aufspannplatte /Gewinderasterplatte 450x450x12,7mm

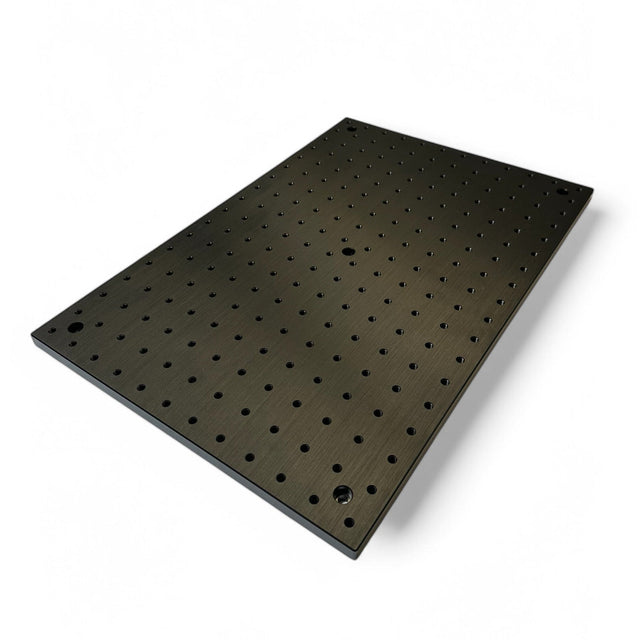

Optical Breadboard / Aufspannplatte /Gewinderasterplatte 300x450x12,7mm
