Alu-Nutprofil 30 × 30 mm · Nut 8 Typ B · Schwarz eloxiert · Pack 12 oder 24 m
12 m: €7,49/m · 24 m: €7,29/m
inkl. 19 % MwSt. · zzgl. Versand ab 24,90 € · Lieferung nur innerhalb Deutschlands
netto €75,55
- WerkstoffEN AW-6063 T5
- Nut / TypNut 8 · Typ B
- StirngewindeM8 (Ø 6,8 mm)
- Masse0,800 kg/m
- Stangenlänge2.000 mm, Längenabweichung bis 2 mm
- Flächenträgheit Ix / Iy2,55 / 2,55 cm⁴
Kürzere Abschnitte statt ganzer Stangen? Zuschnitte auf Maß — gesägt, auf Gehrung geschnitten, auf Wunsch mit Stirngewinde.
Maßzeichnung

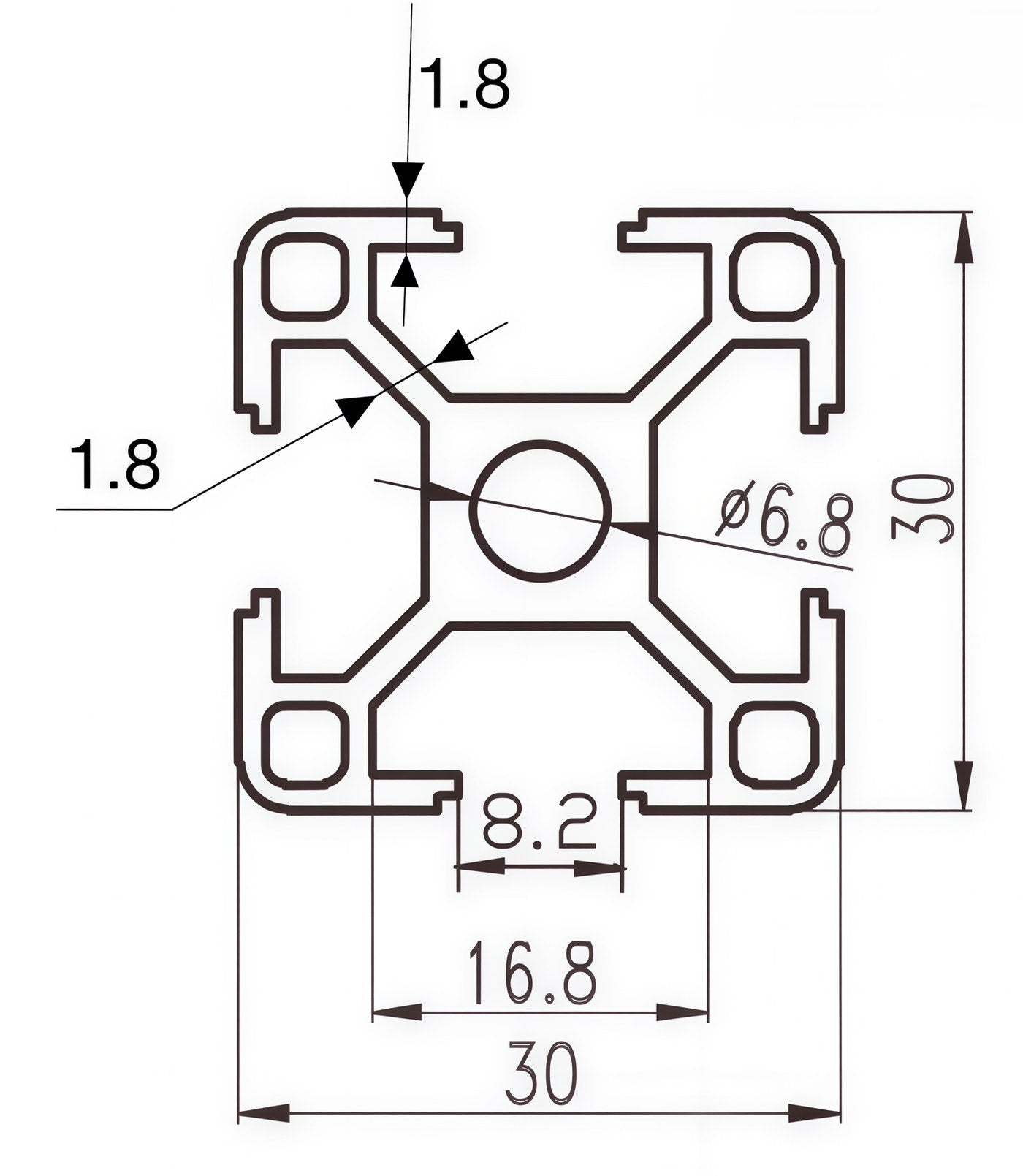

Die Zeichnung gilt für das Profil 30 × 30 mm, unabhängig von der Oberfläche. Alle Kennwerte stehen ausgeschrieben weiter unten — sie sind gerechnet, nicht gemessen, und die Hinweise unter den Tabellen nennen Lastfall, Sicherheitsfaktor und Rechenunsicherheit.

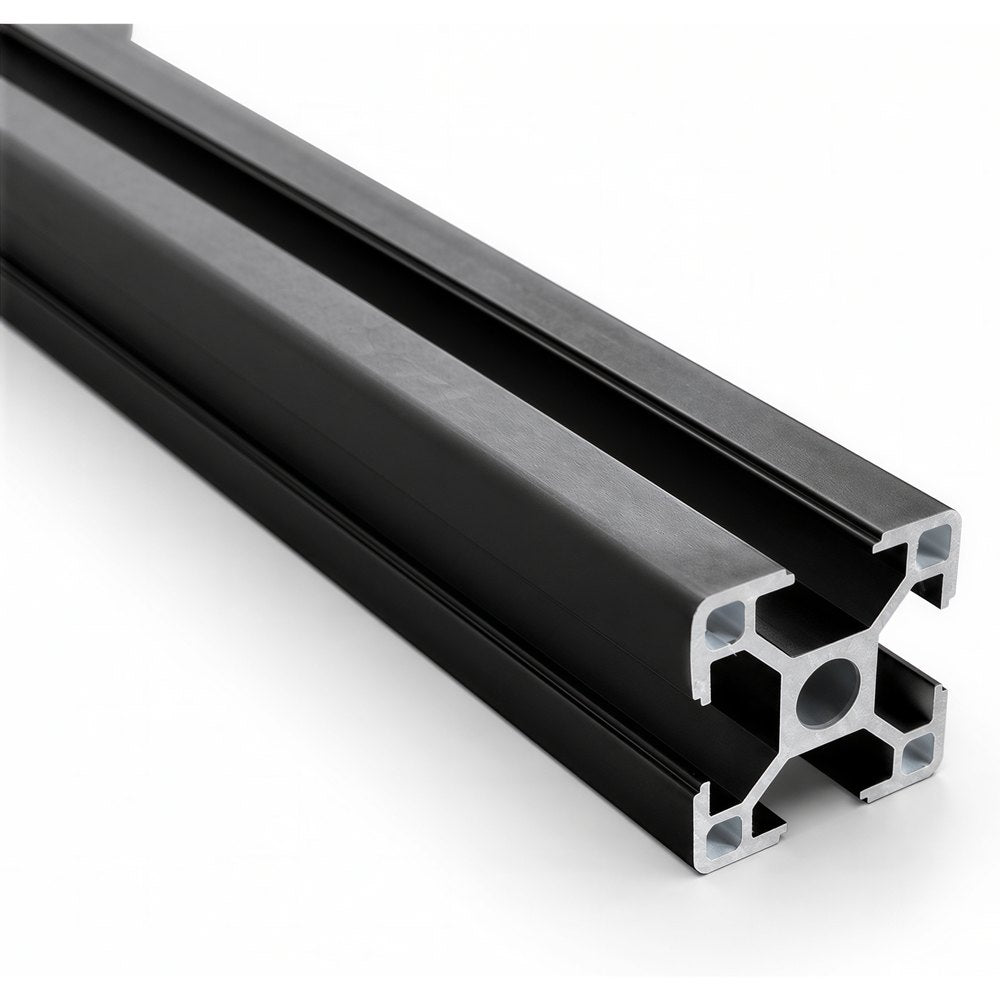

Aluminium-Nutprofil 30 × 30 mm, Nut 8 Typ B, schwarz eloxiert. Werkstoff EN AW-6063 T5, Lieferung in Stangen à 2.000 mm. Die maschinelle Längenabweichung von der Solllänge kann bis zu 2 mm betragen.
Der quadratische Querschnitt hat in beiden Achsen dasselbe Flächenträgheitsmoment: Ix = Iy = 2,55 cm⁴. Die Tragfähigkeit ist damit lageunabhängig.
Lieferumfang
- 6 × 2 m (12 m) — 6 Stangen à 2 m, zusammen 12 m, ca. 9,60 kg · 89,90 €, das sind 7,49 €/m
- 12 × 2 m (24 m) — 12 Stangen à 2 m, zusammen 24 m, ca. 19,20 kg · 174,90 €, das sind 7,29 €/m
Versand 24,90 € für das Pack, Lieferung nur innerhalb Deutschlands. Du brauchst kein ganzes Pack? Auf der Aluprofil-Seite gibt es dieselben Stangen auch einzeln — gleicher Meterpreis, Versand 24,90 € bis 150 m je Sendung, das sind 75 Stangen. Und wer kürzere Abschnitte braucht, findet sie unter Zuschnitte.
Unterlagen zum Herunterladen
- Datenblatt 30 × 30 mm (PDF) — alle Kennwerte, Traglast- und Knicktabellen mit Lastfall.
- Maßzeichnung 30 × 30 mm (PDF) — bemaßter Querschnitt auf A4, mit Kennwerten.
- 3D-Modell 30 × 30 mm (STEP) — vollständiger Querschnitt, 2.000 mm lang, AP214.
- Anschlussmaße 30 × 30 mm (DXF) — Außenkontur, Nutöffnungen und Kernbohrungen als 2D-Querschnitt.
Technische Daten
| Profilmaß | 30 × 30 mm |
| Nut / Typ | Nut 8 · Typ B |
| Nutöffnung / Nutgrund | ca. 8,2 mm / ca. 16,8 mm |
| Kernbohrung | Ø 6,8 mm — geeignet für M8-Gewinde |
| Deckwand / Diagonalsteg | ca. 1,8 mm / ca. 1,8 mm |
| Werkstoff | Aluminium EN AW-6063 T5 |
| Oberfläche | Schwarz eloxiert |
| Stangenlänge | 2.000 mm, Längenabweichung bis 2 mm |
| Querschnittsfläche A | ca. 296,3 mm² |
| Masse | ca. 0,800 kg/m · ca. 1,60 kg je 2-m-Stange |
Querschnittskennwerte
| Flächenträgheitsmoment Ix / Iy | 2,55 / 2,55 cm⁴ |
| Widerstandsmoment Wx / Wy | 1,70 / 1,70 cm³ |
| Trägheitsradius ix / iy | 9,85 mm |
| Torsionsflächenmoment J | 0,211 cm⁴ |
| Verdrehung je 10 Nm über 1 m | 10,3° |
Die Außenmaße, Nutabmessungen und Wandstärken sind bemaßt und geprüft. Für die nicht vollständig bemaßten Innendetails wurden konservative Rechenwerte verwendet: Ix/Iy = 2,55 cm⁴ und Wx/Wy = 1,70 cm³.
Die Torsionskonstante basiert teilweise auf rekonstruierten Innendetails und hat eine geschätzte Unsicherheit von ca. ±10–15 %. Die Werte dienen zur Abschätzung der Verdrehung bei statischer Belastung.
Zulässige Schnittgrößen
Bezugsspannung σzul = 87 N/mm².
| Mzul um x (flach) | 147,9 Nm |
| Mzul um y (hochkant) | 147,9 Nm |
| Nzul Zug | 25,7 kN |
Berechnet für EN AW-6063 T5 mit einer zulässigen Spannung von 87 N/mm² und Sicherheitsfaktor 1,5. Für die Biegewerte wurden die konservativen Profilkennwerte verwendet. Die Werte gelten für das Profil selbst; Verbindungen können die Tragfähigkeit einer fertigen Konstruktion zusätzlich begrenzen.
Tragfähigkeit als Biegeträger
Lastfall: Einzellast F in Feldmitte, Träger beidseitig aufgelegt, σzul = 87 N/mm². Die rechte Spalte begrenzt zusätzlich die Durchbiegung auf f ≤ L/300 — maßgebend ist immer der kleinere der beiden Werte.
| Achse | Stützweite L | F nach Festigkeit | F bei f ≤ L/300 |
|---|---|---|---|
| jede Achse | 500 mm | 1.181 N | 1.143 N |
| jede Achse | 750 mm | 788 N | 510 N |
| jede Achse | 1000 mm | 592 N | 287 N |
| jede Achse | 1500 mm | 394 N | 127 N |
| jede Achse | 2000 mm | 296 N | 72 N |
Berechnet mit den konservativen Profilkennwerten für ein an beiden Enden aufgelegtes Profil mit einer einzelnen Last genau in der Mitte. Angegeben sind Materialfestigkeit und maximal L/300 Durchbiegung; maßgebend ist der jeweils kleinere Wert. Eine größere Lastauflage verteilt die Belastung günstiger. Bei gleichmäßig über die gesamte Spannweite verteilter Last kann die zulässige Gesamtlast ungefähr Faktor 2 nach Festigkeit bzw. Faktor 1,6 nach Durchbiegung betragen.
Knicklast als Stütze
Lastfall: Euler Fall 2 (beidseitig gelenkig), schwache Achse. Empfohlene zulässige Last = Knicklast ÷ 2,5.
| Stützenlänge L | Knicklast Fk | empfohlen zulässig |
|---|---|---|
| 700 mm | 36,1 kN | 14,4 kN |
| 850 mm | 24,5 kN | 9,8 kN |
| 1000 mm | 17,7 kN | 7,1 kN |
| 1100 mm | 14,6 kN | 5,8 kN |
Berechnete Euler-Knicklast mit dem konservativen Flächenträgheitsmoment von 2,55 cm⁴ bei beidseitig gelenkiger Lagerung. Für die praktische Auslegung wird ein Sicherheitsfaktor von 2,5 empfohlen, also Tabellenwert ÷ 2,5. Die tatsächliche Belastbarkeit hängt zusätzlich von Einspannung, gerader Ausrichtung und mittiger Krafteinleitung ab.
Verwendung
- Vierseitig nutzbare Nut 8 für M8-Nutensteine und passendes Zubehör
- Stirnseitige Kernbohrung zum direkten Schneiden eines M8-Gewindes
- Werkbänke, Arbeitstische, Gestelle, Maschinenrahmen, Regale und Vorrichtungen
- Kombinierbar mit unseren optischen Breadboards (M6-Raster)
Alle Kennwerte sind gerechnet, nicht gemessen, und gelten für das reine Profil ohne Verbindungselemente. Sie ersetzen keine Bemessung der konkreten Konstruktion. Nicht für tragende bauliche Anlagen bestimmt. Lieferung in 2–5 Werktagen: versandfertig in 1–2 Werktagen, Zustellung danach 1–3 Werktage.
Fragen zum Profil
Noch etwas offen? Schreib uns — wir antworten in der Regel innerhalb eines Werktags.
Welche Nut hat das Profil und welches Zubehör passt?
20×20 und 20×40 haben Nut 6, 30×30 hat Nut 8 — jeweils Typ B, vierseitig. Die Nutöffnung liegt bei Nut 6 bei ca. 6,2 mm, bei Nut 8 bei ca. 8,2 mm. Es passen handelsübliche Nutensteine und Verbinder für die jeweilige Nutgröße.
Kann ich stirnseitig ein Gewinde schneiden?
Ja. Die stirnseitige Kernbohrung ist bei Nut 6 ⌀ 5,0 mm für M6 — beim 20×40 sind es zwei, im Abstand von 20 mm. Bei Nut 8 ist es ⌀ 6,8 mm für M8. Geschnitten liefern wir das auf der Zuschnitt-Seite für 1,49 € je Gewinde mit.
Aus welchem Werkstoff ist das Profil?
Aluminium EN AW-6063 T5, silber oder schwarz eloxiert. Die Stangen sind 2.000 mm lang; die maschinelle Längenabweichung von der Sollänge kann bis zu 2 mm betragen.
Was kostet der Versand?
24,90 € je Sendung innerhalb Deutschlands — für ein ganzes Pack genauso wie für einzelne 2-m-Stangen, weil beides Überlänge ist. Ab 35 kg Sendungsgewicht sind es 50,00 €, weil das dann mehrere Pakete sind: ein 24-m-Pack 20 × 40 wiegt rund 20 kg, zwei davon liegen darüber. Den genauen Betrag rechnet die Produktseite unter dem Kaufknopf aus, sobald Ausführung und Menge stehen. Ins Ausland liefern wir die Profile zunächst nicht; schreib uns an business@gebertweschka.de, dann nennen wir die Kosten. Bei Zuschnitten staffelt sich der Versand nach dem längsten Teil: 4,90 € bis 40 cm, 9,90 € bis 100 cm, 24,90 € darüber. Lieferung in 2–5 Werktagen: versandfertig in 1–2 Werktagen nach Zahlungseingang, Zustellung danach 1–3 Werktage.
Bekomme ich Zeichnung, 3D-Modell und Anschlussmaße?
Ja, alles vier: die bemaßte Maßzeichnung als PDF, das 3D-Modell als STEP (AP214, 2.000 mm lang), das Datenblatt als PDF und die Anschlussmaße als DXF. Die Karten stehen weiter oben unter der Zeichnung. Zeichnung, 3D-Modell und die 3D-Ansicht im Zuschnitt-Rechner zeigen denselben Querschnitt; maßgeblich für Gewicht und Kennwerte bleibt das Datenblatt.
Muss ich ein ganzes Pack nehmen?
Nein. Auf der Aluprofil-Seite gibt es dieselben Stangen einzeln zum gleichen Meterpreis, bis 150 m je Sendung, das sind 75 Stangen. Sechs Einzelstangen kosten genauso viel wie das 12-m-Pack. Kürzere Abschnitte bis 2.000 mm rechnet die Zuschnitt-Seite.
Kann ich als Geschäftskunde auf Rechnung bestellen?
Ja. Unternehmen, Hochschulen, Forschungseinrichtungen und Behörden beliefern wir auf Rechnung — mit deutscher Rechnung und ausgewiesener Umsatzsteuer. Melde dich dafür vor der Bestellung kurz unter business@gebertweschka.de, dann richten wir das ein. Bestellnummer oder Kostenstelle nehmen wir gern mit auf.
Wie geht ihr mit meinen Zeichnungen und CAD-Daten um?
Vertraulich. Wir nutzen deine Unterlagen ausschließlich für Kalkulation und Fertigung deines Auftrags und geben sie nur an den Fertigungspartner weiter, der dein Teil herstellt — dieser ist zur Vertraulichkeit verpflichtet. Wir veröffentlichen deine Unterlagen nicht und verwenden sie weder für eigene Produkte noch für Werbung. Alle Rechte bleiben bei dir, gelöscht wird spätestens nach zwölf Monaten. Nachzulesen in unseren AGB, Abschnitt 9a. Auf Wunsch schließen wir vorab eine Geheimhaltungsvereinbarung.
