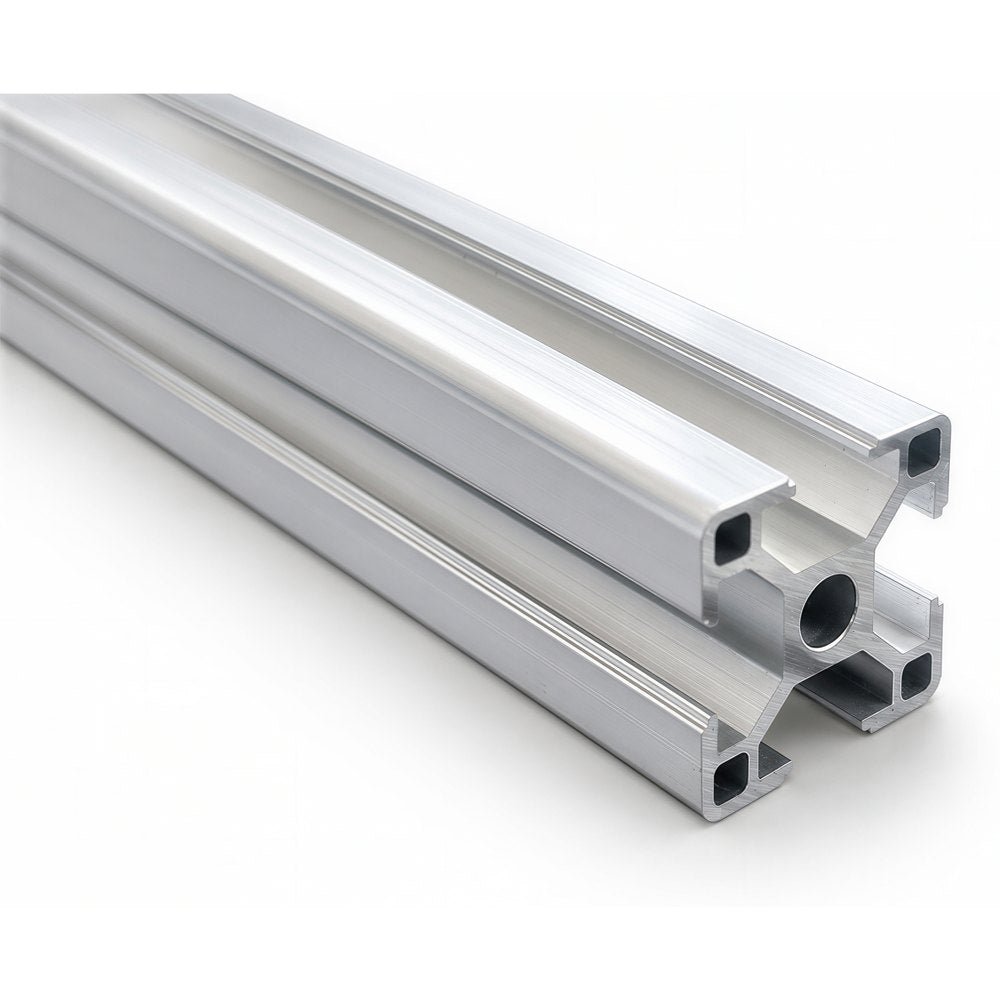

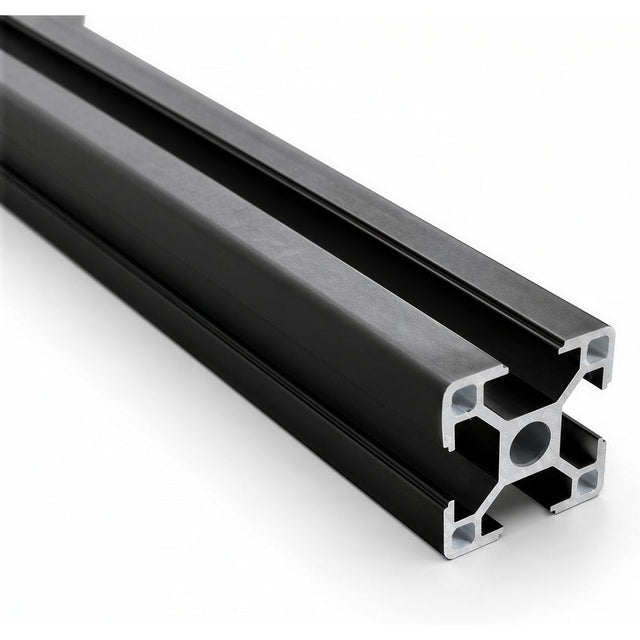

Alu-Nutprofil 30 × 30 mm · Nut 8 Typ B · Silber eloxiert · Pack 12 oder 24 m

Aluminium-Nutprofil 30 × 30 mm, Nut 8 Typ B, silber eloxiert. Werkstoff EN AW-6063 T5, Lieferung in Stangen à 2.000 mm. Die maschinelle Längenabweichung von der Solllänge kann bis zu 2 mm betragen.

Der quadratische Querschnitt hat in beiden Achsen dasselbe Flächenträgheitsmoment: Ix = Iy = 2,55 cm⁴. Die Tragfähigkeit ist damit lageunabhängig.

Lieferumfang

• 6 × 2 m (12 m) — 6 Stangen à 2 m, zusammen 12 m, ca. 9,60 kg · 69,90 €, das sind 5,83 €/m
• 12 × 2 m (24 m) — 12 Stangen à 2 m, zusammen 24 m, ca. 19,20 kg · 149,90 €, das sind 6,25 €/m

Versand 29,90 € für das Pack. Du brauchst kein ganzes Pack? Auf der Aluprofil-Seite gibt es dieselben Stangen auch einzeln — gleicher Meterpreis, Versand 29,90 € bis 35,00 kg je Sendung (20×20: 37 Stangen, 20×40: 21 Stangen, 30×30: 21 Stangen). Und wer kürzere Abschnitte braucht, findet sie unter Zuschnitte.

Technische Daten

Querschnittskennwerte

Die Außenmaße, Nutabmessungen und Wandstärken entsprechen der Herstellerzeichnung. Für die nicht vollständig bemaßten Innendetails wurden konservative Rechenwerte verwendet: Ix/Iy = 2,55 cm⁴ und Wx/Wy = 1,70 cm³.

Die Torsionskonstante basiert teilweise auf rekonstruierten Innendetails und hat eine geschätzte Unsicherheit von ca. ±10–15 %. Die Werte dienen zur Abschätzung der Verdrehung bei statischer Belastung.

Zulässige Schnittgrößen

Bezugsspannung σ_zul = 87 N/mm².

Berechnet für EN AW-6063 T5 mit einer zulässigen Spannung von 87 N/mm² und Sicherheitsfaktor 1,5. Für die Biegewerte wurden die konservativen Profilkennwerte verwendet. Die Werte gelten für das Profil selbst; Verbindungen können die Tragfähigkeit einer fertigen Konstruktion zusätzlich begrenzen.

Tragfähigkeit als Biegeträger

Lastfall: Einzellast F in Feldmitte, Träger beidseitig aufgelegt, σ_zul = 87 N/mm². Die rechte Spalte begrenzt zusätzlich die Durchbiegung auf f ≤ L/300 — maßgebend ist immer der kleinere der beiden Werte.

Berechnet mit den konservativen Profilkennwerten für ein an beiden Enden aufgelegtes Profil mit einer einzelnen Last genau in der Mitte. Angegeben sind Materialfestigkeit und maximal L/300 Durchbiegung; maßgebend ist der jeweils kleinere Wert. Eine größere Lastauflage verteilt die Belastung günstiger. Bei gleichmäßig über die gesamte Spannweite verteilter Last kann die zulässige Gesamtlast ungefähr Faktor 2 nach Festigkeit bzw. Faktor 1,6 nach Durchbiegung betragen.

Knicklast als Stütze

Lastfall: Euler Fall 2 (beidseitig gelenkig), schwache Achse. Empfohlene zulässige Last = Knicklast ÷ 2,5.

Berechnete Euler-Knicklast mit dem konservativen Flächenträgheitsmoment von 2,55 cm⁴ bei beidseitig gelenkiger Lagerung. Für die praktische Auslegung wird ein Sicherheitsfaktor von 2,5 empfohlen, also Tabellenwert ÷ 2,5. Die tatsächliche Belastbarkeit hängt zusätzlich von Einspannung, gerader Ausrichtung und mittiger Krafteinleitung ab.

Unterlagen zum Herunterladen

• Datenblatt HT-8-3030B (PDF) — alle Kennwerte, Traglast- und Knicktabellen mit Lastfall, zwei Seiten.
• Anschlussmaße HT-8-3030B (DXF) — Außenkontur, Nutöffnungen und Kernbohrungen als 2D-Querschnitt. Kein Volumenmodell: Nuttiefe, Radien und Stege sind auf der Herstellerzeichnung nicht bemaßt und deshalb nicht enthalten.

Verwendung

• Vierseitig nutzbare Nut 8 für M8-Nutensteine und passendes Zubehör
• Stirnseitige Kernbohrung zum direkten Schneiden eines M8-Gewindes
• Werkbänke, Arbeitstische, Gestelle, Maschinenrahmen, Regale und Vorrichtungen
• Kombinierbar mit unseren optischen Breadboards (M6-Raster)

Alle Kennwerte sind gerechnet, nicht gemessen, und gelten für das reine Profil ohne Verbindungselemente. Sie ersetzen keine Bemessung der konkreten Konstruktion. Nicht für tragende bauliche Anlagen bestimmt. Versand in 24–48 Stunden, Zustellung durch den Versanddienstleister in 1–3 Werktagen.
